Piirikortin kuparin paksuuden tarkistus (TH11)

Julkaisupäivä:2019-08-24 14:26

Viisi edut tuotteista

  • 1. Yhdistä tuotantolinja: tarkkaile MES-telakointia verkossa ja estä viallisten tuotteiden tuotantoa;
  • 2. Tarkat tiedot: parantaa testin tehokkuutta ja vähentää ihmisten tallennus- ja testivirheitä;
  • 3. Alkuperäinen paikannusmenetelmä: patentoitu muotoilu, kaksipuolinen mittaus;
  • 4. Vakaa suorituskyky: varustettu fischer PC2 -isäntälaitteella ja ERCU N -kuparianturilla;
  • 5. Testilevyn paksuus: 0,050-12 mm, laaja sovellettavan levyn paksuusalue.

tuotteen yksityiskohdat

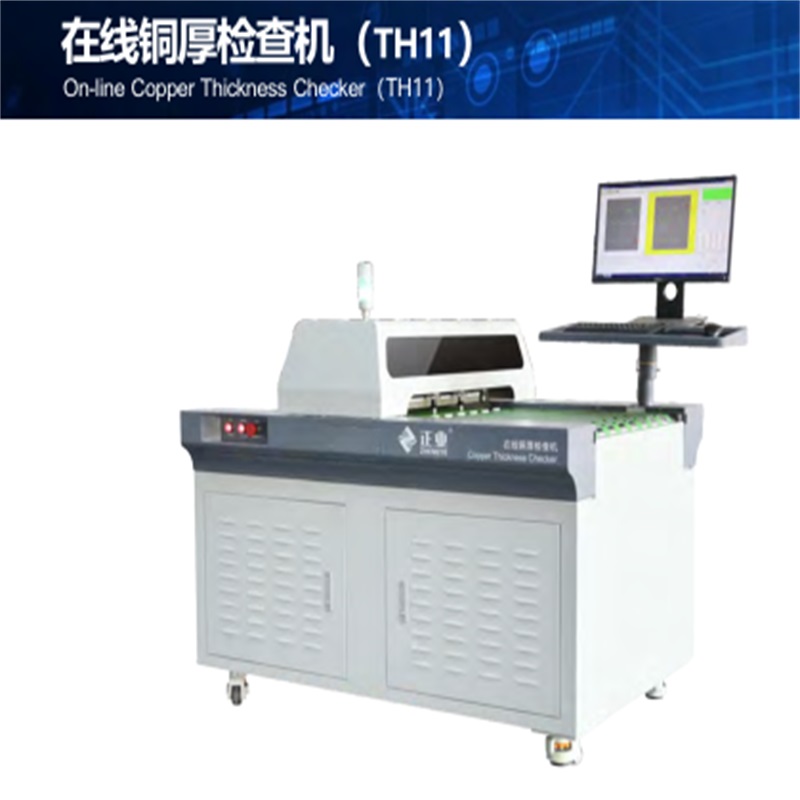

PCB   Kuparin paksuuden tarkistus verkossa (TH11)



KÄYTTÖ

Online-kuparin paksuuden tarkistuslaite soveltuu kuparin paksuuden mittaamiseen kovan levyn, yksikerroksisen ja monikerroksisen piirilevyn pinnalla.

OMINAISUUDET

1. Yhdistä tuotantolinja: tarkkaile MES-telakointia verkossa ja estä viallisten tuotteiden tuotantoa;

2. Tarkat tiedot: paranna testin tehokkuutta ja vähentää ihmisten tallennus- ja testivirheitä;

3. Alkuperäinen paikannusmenetelmä: patentoitu muotoilu, kaksipuolinen mittaus;

4. Vakaa suorituskyky: varustettu fischer PC2 -isäntälaitteella ja ERCU N kuparianturilla;

5. Testilevyn paksuus: 0,050-12 mm, laaja sovellettavan levyn paksuusalue;

6. Automaatio: se voi tukea kolmea automaattista lastaus- ja purkujärjestelmää kustannusten vähentämiseksi ja tehokkuuden parantamiseksi;

7. Koepisteet vahvistetaan helposti syötetiedostolla (tiedostotyyppi saatavana: Gerber tai DRL).



TEKNINEN PARAMETRI

ITEM                                                                       TIEDOT

Mittauslevyn pinta-ala                                   200 mm × 220 mm - 650 mm × 620 mm

Testilevyn paksuus                                                   0,05 mm-12mm

Kuparin paksuustestialue                                       0.1-120μm

Kuparin paksuustestausalueen koko                               > 10mm x 15mm

Testaustarkkuus                                                               ± 5%

Kuparin paksuustesti                       KALASTIN (MMS PC2 BU)

Kuparin paksuustesti                             KALASTIN (koetin ERCU N)

Testin tehokkuus                                           6 piste: 6-9S / kpl, 18 piste: 10-13S / kpl

Testipisteen paikannustarkkuus                                         ± 3mm

Testipiste                                         1. syötä tiedosto (tyyppi Dir) ja löydä testit

2. syöttötiedosto (tyyppi Gerber) ja löydä testipisteet

3. Keskimäärin 5 testipistettä tai 9 testipistettä, jotka

voidaan asettaa ohjelmistolla

Lavan nopeus                                                       6m / min, 12m / min

Datatilastot                                                                     Joo

Keräilylevytoiminto                                                   Valinnainen

Työympäristön lämpötila                                     22 ± 3 ° C

Tehovaatimus                                                   AC220V 50 Hz

Ilman syöttö                                                                   0.6-0.8Mpa

teho                                                                             2kW

Paino                                                                           500KG

Ulkonäkö (L × L × H)                 1536 × 1245 × 1420 mm (alusta 900 mm)
