On-line pyörrevirtatestausjärjestelmä ruostumattomasta teräksestä valmistettuihin, hitsattuihin putkiin ECN1002 / EFN1002

Projektin Yleiskatsaus

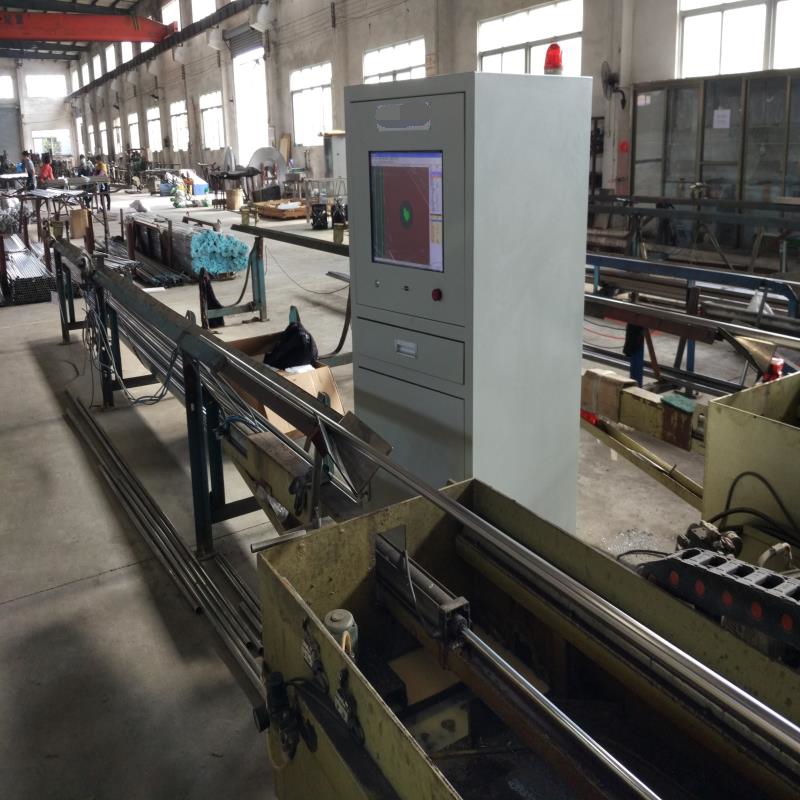

◆ Asiakkaat valmistavat ruostumattomasta teräksestä hitsattuja putkia. On-line pyörrevirran automaattinen virheentunnistusjärjestelmä on asennettu hitsattuun putkikoneeseen.

◆ Argonkaarihitsauksen / plasmahitsauksen ominaisuudet: Tätä hitsausmenetelmää käytetään pääasiassa ruostumattomasta teräksestä ja titaaniseoksesta valmistettuihin pitkittäishitsatuihin putkiin. Yleinen hitsausnopeus on alhainen (0,52-10m / min).

◆ Tavallisen pyörrevirran online-virheilmaisimen optimaalinen havaitsemisnopeus on > 5m / min. Erittäin hidas pyörrevirtasuojavirheilmaisin todella ratkaisee ongelman argonkaarihitsauksen / plasmahitsauksen hitaalla online-havainnoinnilla. Alin havaitsemisnopeus on 0,5 m / min. Havaitsemisherkkyys ja suorituskyvyn suhde kohinaan ylittävät kansalliset normit.

◆ Vaihtoehto tyyppisellä / satulatyyppisellä havainnoinnilla: On suositeltavaa, että läpikuultavan tyyppistä tunnistusta käytetään määrityksessä φ0-40. Etuna on, että hitsin ja putken runko voidaan havaita. Haittana on, että jokainen erittely on varustettava mittapäällä ja ohjainholkilla. > suggested40 ehdotettu satulaanturi, anturi voi kattaa laajan valikoiman spesifikaatioita, tietyn spesifikaation alueen ei tarvitse korvata anturia. Vain hitsausaseman viat voidaan havaita.

◆ Neliönmuotoisten ja erikoismuotoisten putkien havaitsemiseksi käytetään pääasiassa satulatyyppiä.

Työkappaleiden tietojen havaitseminen

Tunnistusobjektien nimi                               Ruostumattomasta teräksestä valmistettu suorahitsattu putki, pyöreä putki

materiaali                                                               Ruostumaton teräs (2, 3 sarjaa jne.)

Mitat erittely                                                         0-40

Hitsausleveys                                               ≈0-5mm, hitsauskulman poikkeama 5 mm on hyväksyttävä

Pituus                                           Pituuden on-line havaitseminen, lentävän sahan leikkausputki tai kela virheiden havaitsemisen jälkeen

Taivutusaste                                               1,5 mm / m (havaitsemisasemalta)

Pyöreä tutkinto                                                         Pyöreä putki ≦ 0,1 mm

karheus                                                     Putken seinä ja hitsaus (katkaisuilla) ≦ 3.2

Kovuus                                                                             kovemmin

Online-nopeus                                 Hitsausnopeus: 0,50 ≦ 750m / min   (Instrumentin tunnistusnopeus: 0,52-750m / min)

Tunnistusosan lämpötila                               80 - 100 ° C tai normaali lämpötila

Havaitsemisvaatimus ja   Tarkkuusstandardi

                                                                Executive-havaitsemisstandardi

Vakiomäärä                                         Standardin nimi                                                                   Arvosana

GB / T 14480-2015             Tuhoamaton testauslaite     pyöriä   C urrent   T ESTAUS   E quipment                         /

GB / T 7735-2016               Automaattinen pyörrevirtatestaus saumattomalle ja hitsatulle teräsputkelle                 Korkein aste

                                          (paitsi upotettu kaarihitsaus) viat

Järjestelmän tekninen parametri

Järjestelmän nimi: On-line pyörrevirtatestausjärjestelmä ruostumattomasta teräksestä valmistettuihin, suoraan hitsattuihin putkiin

Tyyppi: ECN / EFN1002

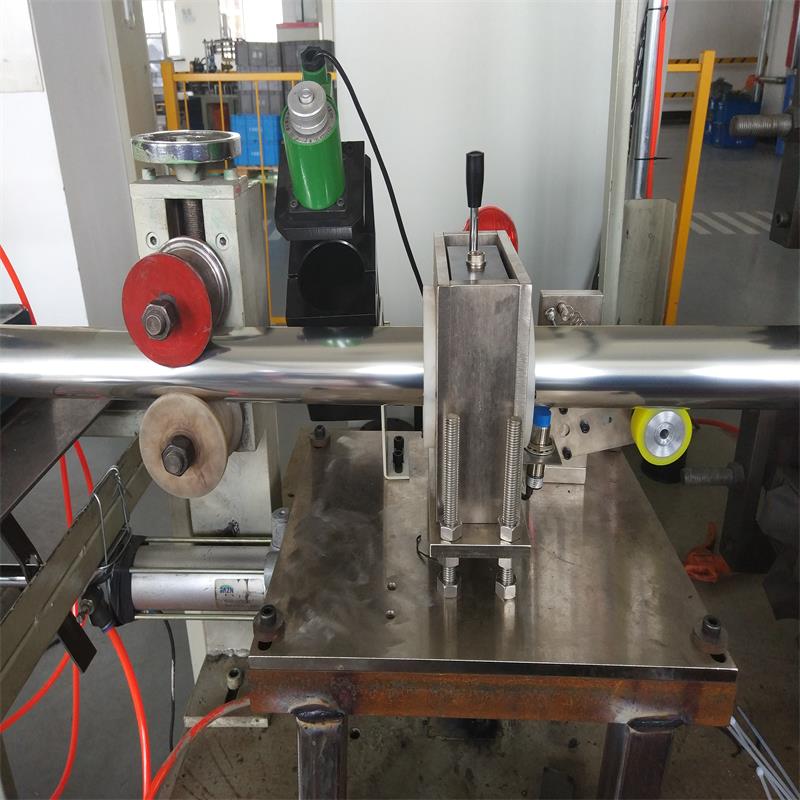

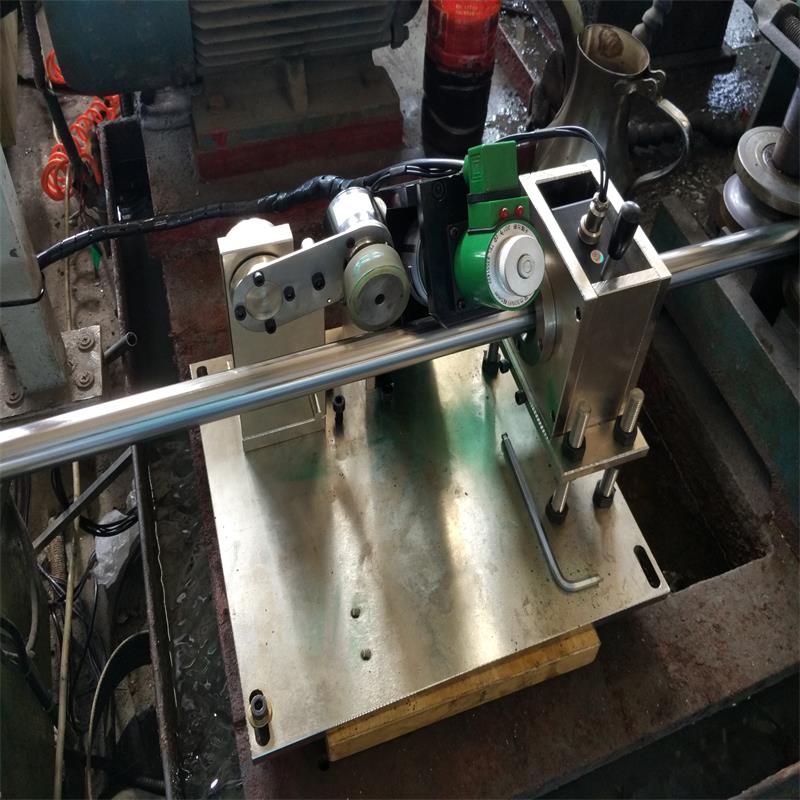

Tunnistusmenetelmä: On-line satulan kaksikanavainen pyörrevirran havaitseminen

Ohjaustila: Automaattinen + Manuaalinen

Instrumentti ja anturi: pyörrevirta-instrumentti; Kaksikanavainen digitaalinen korkean Intelligenssin pyörrevirtavikaanturi ja -anturi

Detection Platform: Ytimen tunnistusalusta on kehitetty itsenäisesti

Lyhyt esittely havaitsemistoiminnasta:

Säädä virheilmaisimen tekniset parametrit ja vakionäytteet testausvaatimusten mukaisesti;

Säädä anturin ja anturin sijainti työkappaleen määritysten mukaisesti;

Virheentunnistusjärjestelmä tunnistaa työkappaleen, hälytykset ja merkit;

Säädä hitsauslaitteet (muotti, hitsausliitos) hälytyksen mukaan;

Tietojen tallennus, tallennus ja analysointi tapahtuu virheentunnistusisäntällä;

Muodosta virheiden havaitsemisraportti automaattisesti.

Järjestelmän tärkeät parametrit

Nimi                                                 Tekninen parametri                                               Huomautukset

End blind blind area                                             ≦ 50m                                                 Testinopeudesta riippuen

pysyvyys                                               16 tunnin kuluttua ≦ 2dB                                             Testinäyte

Suihkutulostuksen tarkkuus                               ± 50mm                                                         Testinäyte

Huono arviointiarvo                               0%                                                             Testinäyte

Väärien ilmoitusten lukumäärä                                           ≦ 2%                                                           Testinäyte

Testinopeus                                           0,50 ≦ 750m / min                                       Riippuen   Asiakkaat   hitsausnopeus,

                                            Argonkaarihitsaus   säädetään   mukaan               nopein nopeus voi saavuttaa 750m / min

                                            asiakkaan hitsausnopeuteen.                                       (tämä projekti on ruostumattomasta teräksestä valmistettu argon

                                                                                                                              kaari   hitsaus, nopeus on   hitaampi)

Läpikulkutyyppisten pyörrevirtojen testauksen periaate

        Pyörrevirran havaitsemisen tarkoituksena on muodostaa vuorotteleva magneettikenttä lähestymällä johtinta käämiin vaihtovirtaan (kutsutaan anturiksi). Vaihteleva magneettikenttä kulkee johtimen läpi ja tuottaa sen kanssa sähkömagneettisen induktion, ja muodostaa pyörrevirran johtimeen. Johtimen pyörrevirta tuottaa myös oman magneettikentän.
