On-line pyörrevirtatestausjärjestelmä suorahitsatuille putkille EFH1002

Julkaisupäivä:2019-08-29 11:59

Viisi edut tuotteista

  • Säädä virheilmaisimen tekniset parametrit ja vakionäytteet testausvaatimusten mukaisesti.
  • Säädä anturin ja anturin sijainti työkappaleen määritysten mukaisesti.
  • Virheentunnistusjärjestelmä tunnistaa työkappaleen, hälytykset ja merkit.
  • Hitsauspää voidaan jauhaa tai säätää sammuttamalla prosessin aikana.
  • Tiedon tallennus, tallennus ja analyysi suoritetaan virheentunnistusisäntällä.

tuotteen yksityiskohdat

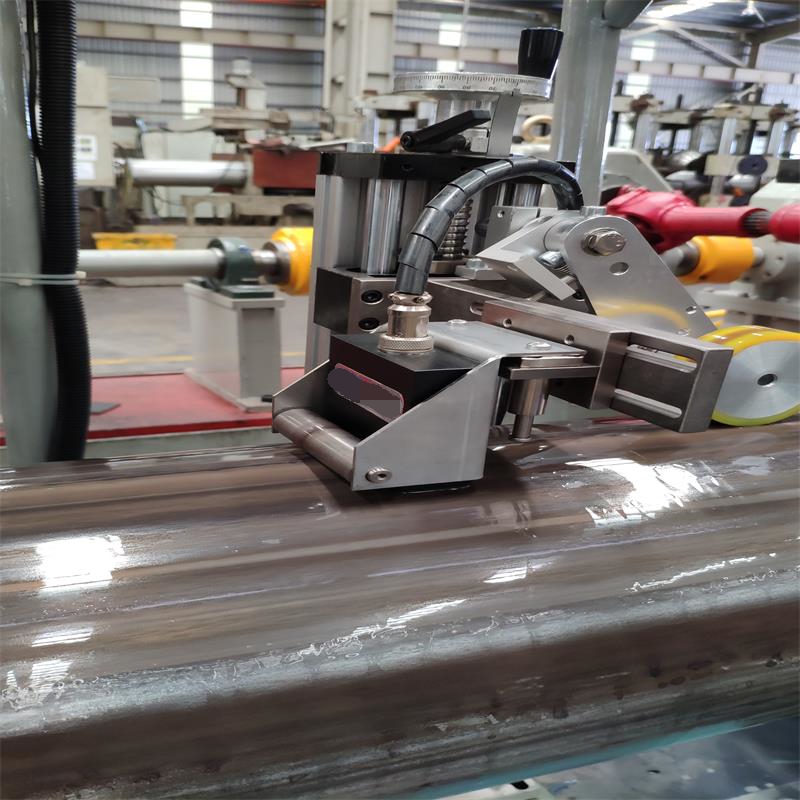

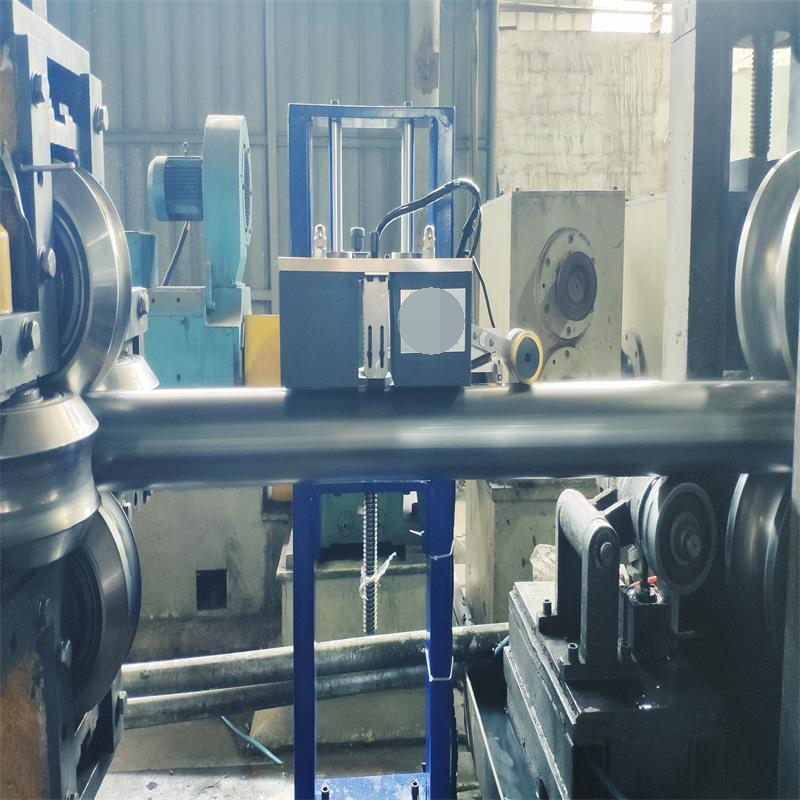

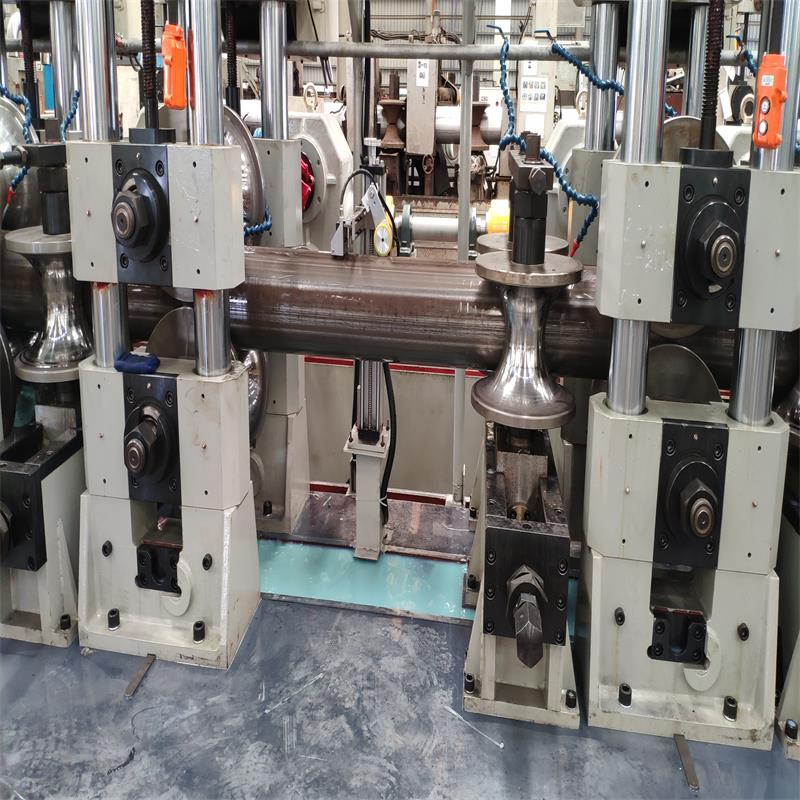

On-line pyörrevirtatestausjärjestelmä suorahitsatuille putkille EFH1002


Projektin Yleiskatsaus

        Asiakkaat tuottavat   korkeataajuus hitsattu suoraan   hitsatut putket, jotka on valmistettu ferromagneettisista materiaaleista. Pellolle on asennettu online-pyörrevirran automaattinen virheiden havaitsemisjärjestelmä.   Testausvaatimukset: putken poikittais- ja pitkittäisvikojen havaitsemiseksi   ja hitsaa. Molemmat osapuolet ehdottavat lisätestausta varten testijärjestelmää.


Työkappaleiden tietojen havaitseminen

Tunnistusobjektien nimi                               Hiiliteräs   Suora hitsattu putki (suurtaajuushitsaus)

materiaali                                                       Metallimateriaalit, kuten ferromagneettiset materiaalit

Mitat erittely                                     Φ12-108mm

Hitsausleveys                                                   1-5 mm (litteä hitsaus)

Pituus                                                         Online-havaitseminen

Taivutusaste                                           1,5 mm / m (havaitsemisasemalta)

karheus                                                   Pyöreä pinta (viistetty pää ilman kuperaa porausta) ≦ 3.2, ei   oksidivaaka.

Kovuus                                                     kovemmin

Tunnistusnopeus                                           Suositeltava nopeudella ≦ 150m / min   Säädettävä

                                                                    (Instrumentin tunnistusnopeus: 0,52-750m / min)

Tunnistusosan lämpötila                           ≦ 80 ° C tai normaalia   lämpötila


Havaitsemisvaatimus ja   Tarkkuusstandardi

                                                                Executive-havaitsemisstandardi

Vakiomäärä                                         Standardin nimi                                                               Arvosana

GB / T 14480-2015             Tuhoamaton testauslaite       pyöriä   nykyinen   Testaus   Laitteet                         /

GB / T 7735-2016               Automaattinen pyörrevirtatestaus saumattomalle ja hitsatulle teräsputkelle               Korkein aste

                                            (paitsi upotettu kaarihitsaus) viat


Järjestelmän tekninen parametri

Järjestelmän nimi:   On-line pyörrevirtatestausjärjestelmä suorahitsatuille putkille

Tyyppi: EFH1002

Tunnistusmenetelmä: Kaksikanavainen satulan tunnistus   (Absoluuttinen + differentiaalinen)

Ohjaustila: Automaattinen + Manuaalinen

Instrumentti ja anturi: pyörrevirta-instrumentti; Kaksikanavainen digitaalinen korkean Intelligenssin pyörrevirtavikaanturi ja -anturi

Detection Platform: Ytimen tunnistusalusta on kehitetty itsenäisesti

Lyhyt esittely havaitsemistoiminnasta:

Säädä virheilmaisimen tekniset parametrit ja vakionäytteet testausvaatimusten mukaisesti;

Säädä anturin ja anturin sijainti työkappaleen määritysten mukaisesti;

Virheentunnistusjärjestelmä tunnistaa työkappaleen, hälytykset ja merkit;


Hitsauspää   voidaan maadoittaa tai säätää   sammuttamalla prosessin aikana;

Tietojen tallennus, tallennus ja analysointi tapahtuu virheentunnistusisäntällä;

Muodosta virheiden havaitsemisraportti automaattisesti.


Järjestelmän tärkeät parametrit

Nimi                                                 Tekninen parametri                                               Huomautukset

End blind blind area                                             ≦ 50m                                                 Testinopeudesta riippuen

pysyvyys                                               72 tunnin kuluttua ≦ 2dB                                               Testinäyte

Suihkutulostuksen tarkkuus                               ± 50mm                                                         Testinäyte

Huono arviointiarvo                               0%                                                             Testinäyte

Väärien ilmoitusten lukumäärä                                           ≦ 2%                                                           Testinäyte

Testinopeus                                     Suositeltava nopeudella ≦ 150m / min                       Testinäyte

                                        Säädettävä   (Instrumentin tunnistusnopeus: 0,52-750m / min)


Laid / satulatyyppisten pyörrevirtojen testauksen periaate

Tämä järjestelmä on   käytetään pyörrevirtaan   hiiliteräksen, ruostumattoman teräksen, kuparin, alumiinin ja muiden värimetallien ja rautametalliputkien havaitseminen. Koko järjestelmä koostuu viidestä osasta: ilmaisinlaite, ilmaisuvälineet, koneet, sähkö ja paineilmajärjestelmä. Impedanssitasoanalyysiä ja mon amplitudivaihe-alueen hälytystekniikkaa käytetään automaattisen vikojen havaitsemisen toteuttamiseen ja automaattisen lajitussignaalin, hälytys- ja merkintäsignaalin lähettämiseen.

Mittarin generoima vaihtovirta tuottaa pyörrevirran työkappaleen pinnalla ilmaisukäämin kautta, ja pyörrevirran muodostama magneettikenttä vaikuttaa vuorostaan ​​ilmaisukäämin impedanssiin. Kun työkappaleen pinnalla on vikoja ja materiaali ei ole jatkuvaa, alkuperäinen pyörrevirtakenttä tuhoutuu ja ilmaisukäämin impedanssi muuttuu. Laite syöttää takaisin mittapäähän. Impedanssimuutoksen sähköinen signaali prosessoidaan automaattisen vikojen havaitsemisen toteuttamiseksi.


Järjestelmän yleiskuvaus

Verkkojärjestelmään kuuluu: älykäs digitaalinen kaksikanavainen vikaanturi, räätälöity ilmaisinlaite, anturi, hälytysjärjestelmä, merkintäjärjestelmä, räätälöity aito havaitsemisohjelmisto, automaattinen ohjausmoduuli (integrointi), räätälöity suojakaapi ja muut vakiovarusteet.
