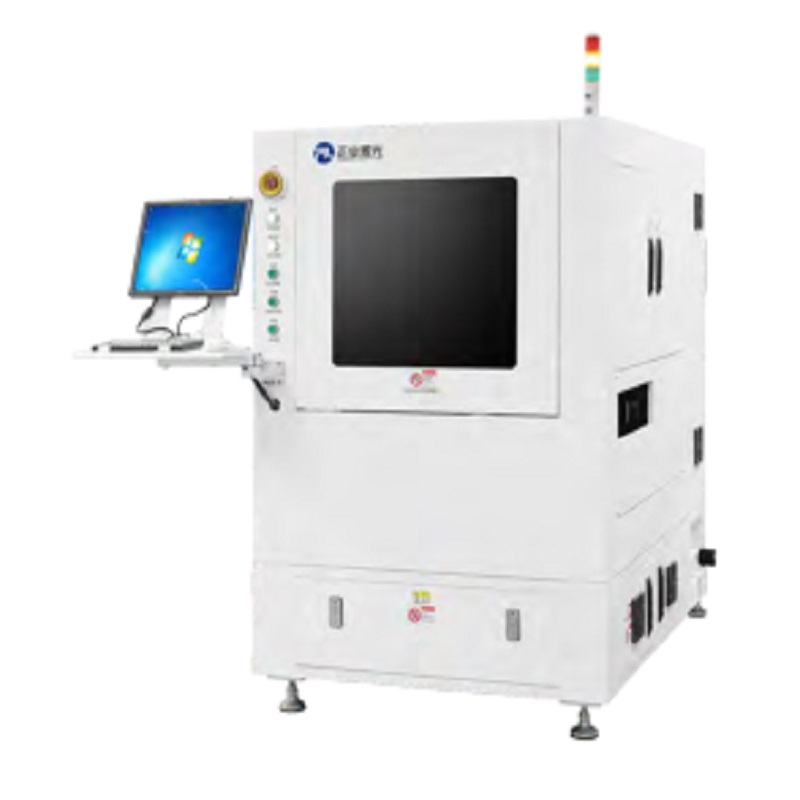

PCB   UV-laserleikkauskone (JG15C)

KÄYTTÖ

Käytetään pääasiassa piirilevyteollisuudessa, SMT-alilevyjen käsittelyssä.

OMINAISUUDET

1. Hyvä vaikutus: sileä ja siisti leikkuupinta, ei porausta, lievä hiilihapot;

2. Automaatio: Ohjelmistolevyn käsittely asennetaan kiinnittimeen, joka virtaa virtausalustan läpi, puristaa automaattisesti ja paikantaa prosessin ilman manuaalista syöttöä. Käsittelyn jälkeen automaattinen ulosvirtaus.

TEKNINEN PARAMETRI

erä                                                                       JG15C

Laser-aallonpituus                                                 aallonpituudella 355 nm

Laservoima                                                     Vakio 15W

Lasertaajuus                                                 40-120kHz

Suurin prosessointileveys                             200mm x 270mm

Kokonaistarkkuus

ZHENGYE-olosuhteet                                         ± 50 pm

Laserskannausalue                                         40 × 40mm

Asiakirjojen käsittely                                   .Gbr & Dxf & .lay

Mitat (L x L x H)                                 1100 x 1570 x 1700mm

Virtalähde ja virta                       Isäntä AC220V 50 ~ 60Hz / 1,5 kW

                                                      Pölynimuri AC220V 50 ~ 60Hz / 1,5kW

Paino                                                                 1500kg
