Surface karakterisointi

Scanning Electron Microscopy (SEM) ja energiaa hajottavaa X-Ray Spectroscopy (EDS) Analyysi

SEM ja eDS analyses were made \\ ei a WDX600 Oxfordmicroscope (Leica Microsystems. Wetzlar, Germany) coupledJos Stereoscan 440 Leica pyyhkäisyelektronimikroskooppikuvamicroscope(Leica Microsystems). - samples were polished using 1 μm Timanttipastaryhmä, huuhdeltiin vedellä ja etanolilla ja kuivattiin ilmassa. Eri surface regions were analyzed using eDS (taulukko 2).

Xray (XPS) analyysi-

XPS analyysit tehtiin spektrometri (malli XSAM HS; Kratos Analytical Oy, Manchester, UK)nojalla ultravakuumissa (noin108-Torr). Eimonochromatic Mg- Ka (hν1253.6= EV) radiations were koko as Xray- source, 5 MA emission current at 12 KV voltage. - samples olivat polished, rinsed Ostaessasi deionized- water, cleaned in an ultraääni bath Kun analytical grade acetone Jos 5 Min ja huuhdellaan Kun deionized- water. Previous Jos Nämä experiments,otanäytteet upotettiin keinotekoiseen sylkeen ja 0,15 mol.L1-NaCl ratkaisu 8 h Ecorr. 8 tunnin kuluttua pinnan koostumus analysoitiin tutkia läsnäofcobalt (Co) ja kromi (Cr) koostumuksenotapassive kalvo. Sitovana energia viite käytettiin arvoa 284,8 eV:n hiilen piikin satunnaista hiilivety (16). Arvioinnin kohteena Shirley menettely tausta vähennyslasku, seka-GaussinLorentzian funktio ja ainakin/square-routinePoista sovittamalla peak.

Cytotoxicity Testit

- cytotoxicity assay was carried out Kun exposing -cell culture Jos - solutions Kun Ota Ostaessasi alloy samples, upotettiin10days viljelyväliaineessa MEM 37 ° C: ssa . NCTC clone 929 cell line was acquired Lähettäjä AmericanKirjoita Culture Collection (ATCC) Bank. - cytotoxicity effect arvioitiinneutral red uptake (NRU) methodology,described aiemmissa paperit (17,18 ), mukaan-International standardointijärjestön (ISO) (19).

Results

Electrochemical tulokset

-  corrosionpotentials (kiinteä Avaa  circuit potential arvot)obtainedJosartificial saliva ja  0.15 mol.L1-  NaClsolutions  were 100 ± 28 mV-SCEja  277 ± 23- MVSCErespectively (Fig. 1A). Anodinen potentiodynaamiseen polarizationcurveswereobtainedLähettäjäcorrosionpotential  ja  plotted in order vaikutusten arvioimiseksi mahdollisia, määrittääotapotential range wher&101;# ota alloy ei passivated ja ota value ota transpassivation potential. - chronoamperometric tests tehtiin varmistaakseen läsnäolon tai ei pistekorroosion passiivisen elokuva. SaadunresultsLähettäjä polarisaatio käyrät kuviossa 1A kanssa kromoamperometrisissä käyrät eri mahdollisten arvojen (kuviot. 1B ja 1C) Poista ota alloy, in artificial saliva ja NaCl väliainetta, vastaavasti. Kromoamperometrisissä Tulokset on esitetty eri mahdollisuuksia ja vahvistaane, jotka saadaan potentiodynamic polarization anodic curves, indicating potential range wher&101;# - metallic surface ei passivated. Jatkuva arvot virrantiheyden havaittiin eri mahdolliset arvot ovat osoitus siitä, ettäalloyei ole läsnä pistekorroosiota corrosion.

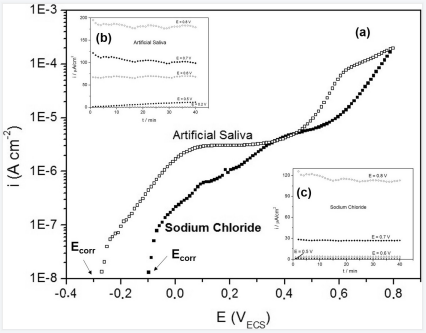

Figure 1. potentiodynaamiseen polarisaatioihin käyrät CoCrW lejeeringin artificial syljen ja 0,15 mol.L1natriumkloridia 37 ° C: ssa. Paneelit- A, B ja C esittävät chronoamperograms vaste kunkin mahdollisen application.

eis käytettiin tutkimaan passiivinenfilm/ electrolyteinterfacejaevolutionincreasingpotential.Figure 2 esittää Bode (moduuli ja vaihe) kaaviot CoCrW keinotekoiseen sylkeen (Fig. 2A) ja 0,15 mol.L1-NaClsolutions (kuvio. 2B) at Ecorr ja 0.25 VSCE. A similar behavior voi olla seen Poista - alloysolution/ interface in both media: imaginary ja real components of impedance decrease tutkitaan mahdollista tulee positiivisemmaksi kuin Ecorr.The proposed equivalent circuit ei presented in Figure 2C, wher&101; R#correspond elektrolyytin vastus, CPE ja  afcorrespond vastaavasti vakio vaihe-elementin (pseudocapacitance) ja polarisoitumisvastus-Jos- oxidation reaction trough - protective film. CPEdc jaaCTcorrespond, vastaavasti, kaksikerroksinen  constant vaihe-elementin ja varauksen siirto vastus CoCrW alloy oxidation. - same circuit was proposed PoistaEcorrja 0.25 V SCEin sekä  media.

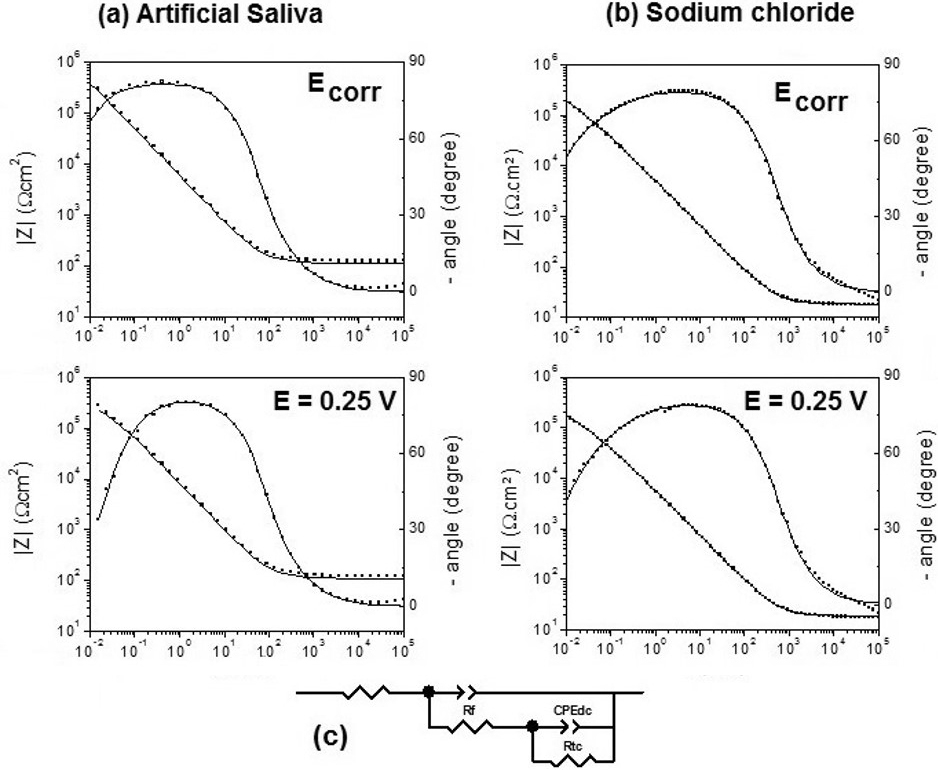

Figure 2. impedanssi spektrit CoCrW metalliseosatsodium kloridi (A) ja keinotekoinen sylki. B: Bode rekisteröity eri potentiaalit (Ecorr ja 0,25 V). (•) kokeelliset arvot, (___) simulointi. C: Sähköiset vastaavia piirejä käytetään sopimaan kokeellista dataa eri mahdollisuuksia.

Surface luonnehdinta

SEM ja EDS analyysit tehtiin arvioimaan olemassaolo eimetallic sulkeumia. Eri pinta-alueet analysoitiin EDS kiillotuksen jälkeen-

1mm timanttipastalla. Kuvio 3 esittää kolmedifferentregions, 1, 2 ja 3 mukaan EDS analyysi region1 esittelee irtotavarana koostumus, alue 2 vastaatuotavaanniobium karbideja ja alue 3 on, koska läsnäofsilicon ja mangaani oxides.

XPS käytettiin tutkittaessa läsnä KrjaCO koostumus passiivisen kalvon. Taulukko 3showsota absoluuttinen potentiaalit komponenttienpassivefilm. Kromipitoisuus pinta on suurempithancobalt sekä median ja on suurempi 0,15 mol.L1-NaClKun compared Jos saliva. - results showed presence ofchromium (III) ja koboltin oksideja passiivisessa film.

Table 3. Xray fotoelektronispektroskopia (XPS) haulle CoCrW- alloy jälkeen upotettiin

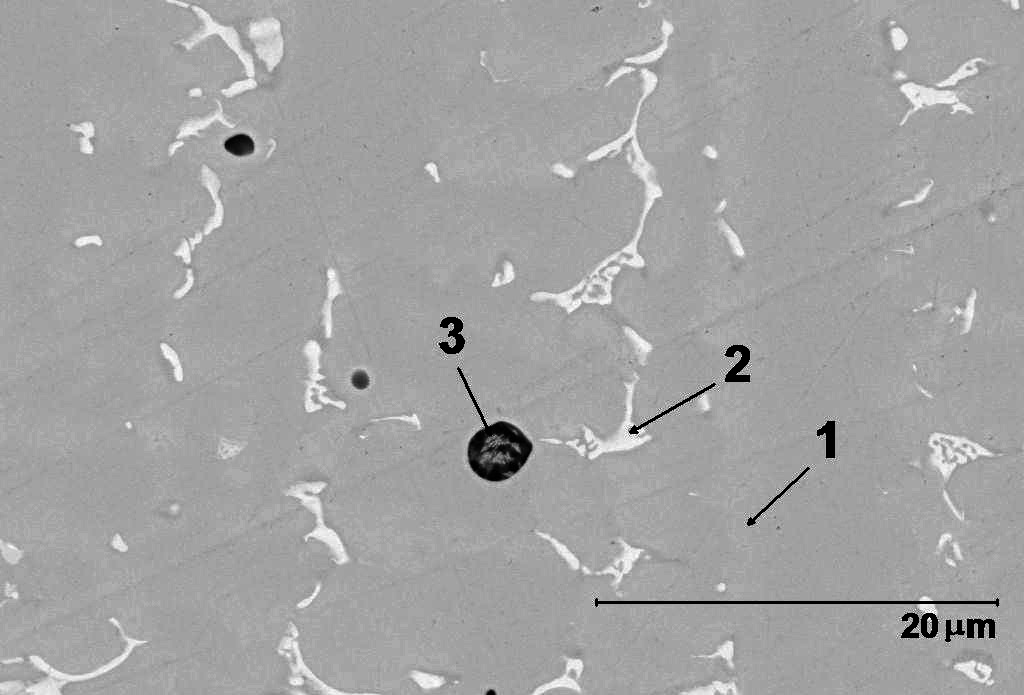

Figure 3. SEM ja EDS kuvia CoCrW metalliseosnäytteiden kiillotettu through 1 mm timanttipastalla.
