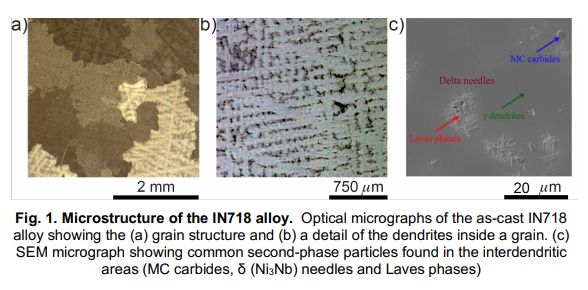

.



ei. Seos on esitetty kuviossa 1A ja b. Mikrostruktuuria karakterisoitiin suuret epäsäännölliset jyvät millimetrin kokoalueella. Kuten tyypillisesti tapahtuu kiinteyttämisen aikana, kukin vilja kehittyy dendriittisella kasvulla, jättäen karkean toisen vaiheen hiukkasten, pääasiassa δ (NI3NB), MC-karbidien ja lavesifaasien, jotka on esitetty kuviossa 1C. MC-karbidien, lavesifaasien ja δneulojen tilavuusfraktiot olivat 1,3%, 0,6% ja 4,4% vastaavasti. Toissijainen dendrite varren välinen etäisyys oli 157 um ± 23 um.

-&#

---

&#--

------

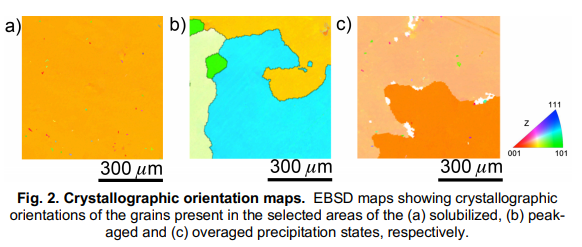

Muutama jyvät, kuten kuvion 2.a, B ja C ebsd-karttoissa, jotka on esitetty Solubilisoidun, Peak \\ Solagedin ja ylimitoitettujen saostustietojen osalta, missä

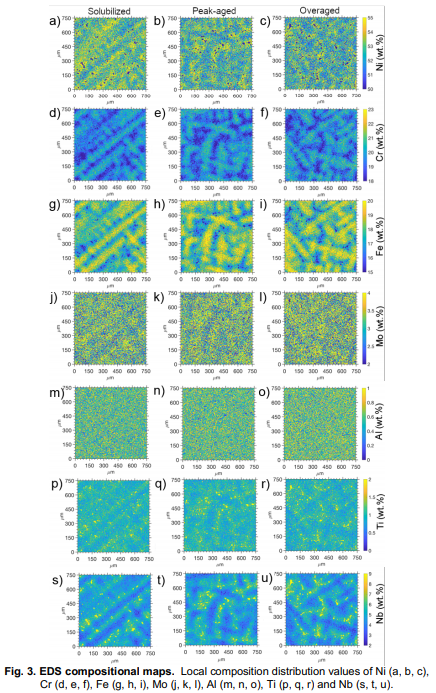

101; Värikoodi osoittaa pinnannormaalin kiteistä suunnan kussakin tapauksessa. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n mittakaava. KUVA. Kuvio 3 esittää koostumuskarttoja kolmessa edustavalla alueella tämän seosin seitsemän tärkeimmän seoselementin: Ni, CR, Fe, MO, AL, TI ja NB. Kartat osoittavat, että NI esitteli hieman erottelua keskinäisiä tiloja kohti ja että se ei ole poissa toisistarkoisista alueista. Toisaalta, koska CR:n ja FE:n diffuusio on hitaampaa kuin muut elementit [7,8],ne ovat yleensä paikallisia Dendriittien ydinalueella. Mo ja Al:n tapauksessaniiden sisältö oli pienempi kuin muut elementit ja jaettiin homogeenisesti eri mikrostruktuuriominaisuuksiin. Päinvastoin, Ti erotettu voimakkaasti keskialueisiin alueisiin osallistuinäillä alueilla läsnä olevien toisen vaiheen hiukkasten muodostumista pääasiassa MC-karbidit. Lopuksi NB erotettiin kohti Dendrites ulkoalueelle keskinäinen alue ja toinen \\nphaasipartikkelit. Tämän seurauksena ja vaikka keskimääräinen NB-pitoisuus oli 5,1 paino-%, dendriittiydin NB-pitoisuus oliniin alhainen kuin 2 painoprosenttia, kun taas keskialueilla olevat NB-tasot, kaukana toisesta \\nPhase-hiukkasista, saavutti 8 paino-%. LAVES-vaiheet ja δneulat ilmestyivät saarilta, jotka sisälsivätnoin 25 painoprosenttia. Mitään merkittäviä eroja kemiallisessa erottelussa ei havaittu, mikä osoittaa, että lämpötilat ja ajat eivät olleet korkeita tai tarpeeksi kauan, vastaavasti homogenoidaan kemiallinen koostumus. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n saostumat huippu vanhennetussa tilassa karakterisoitiin TEM. Seos-matriisi käsittää FCC-faasin, joka koostuu Ni-pohjaisesta kiinteästä liuoksesta. Matriisia vahvistetaan intermetallinen FCC:n faasi, jossa on koostumus Ni3 (Ti, AL) ja BCT:n kanssa \"faasi, jossa on samankaltainen [9] muodostettu NI3NB. Kuvio 4 esittäänäytteen TEM-kuvia huippuluokan kunnossapidossa eri suurennoksissa. The ’’ Sakat osoittavat pitkänomainen levyn muotoinen, Sne \\n \\n101, kuten’saostumat ovat lähes pallomaisia. Molemmilla oli keskimääräinen koko 20nm. Myös monimutkaisia ​​saostumia, jotka sisälsivät kaksi puolet \\nsherheroidisia � 'hiukkasia, voitaisiin myös havaittava �' 'levyn \\nshape sadaattia, kuten kuviossa 4b on esitetty. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n NC ja D \\ NF, vastaavasti. Keskimääräiset kovuusarvot, joita tarkasteltiin toista vaiheen partikkeleita, olivat 4,7, 7,8 ja 6,2 GPA solubilisoitua, piikit \\noted ja ylikuormituskykyä vastaavasti. Kovuusarvot kuitenkin osoittivat voimakkaan gradientin dendrite-asteikolla, pienemmillä arvoilla dendriittimereissä, jotka pyrkivät kasvamaan kohti keskialueita (kuvio 5.A \\nc). Dendrite-ytimen ja interdendriittisen alueen \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Lisäksi toisessa vaiheissa sijaitsevat toisessa vaiheessa, lähinnä MC-karbidit, esitteli korkeimmat kovuusarvot (jopa 30 gPa). \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
