1.parameters

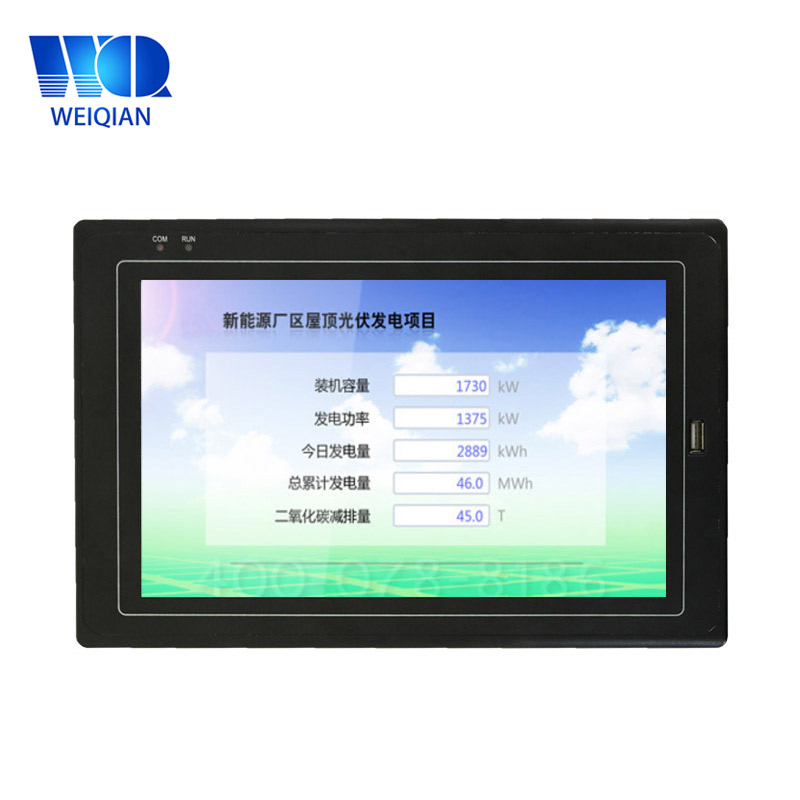

Product mallin

WLT-102R-AP20

Basic parametrit

●CPUCortex A8 Architecturefrequency 1,0 GHz

● Memory512MB DDR3

● Flash256MB NandFlash

 Displaynäytön

● Koko10.2 inch

● Resolution800 × 480

● LED backlightlifetime>25000 hours

Touchnäytön

4-wire vastus kosketusnäyttö

Hardware käyttöliittymä

● 4 kanavan 3-wire RS-232 sarjaportti(COM1,COM2,COM3,COM4)2 kanavan(COM1,COM2)multiplexing as RS-485 linja.(serial portti yksittäisiä tilassa valinnainen)

● 1 kanavan CAN-väylän.(optional)

● 1 kanava USB-laitteen interfacesupport ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 3 channel USB Host liitäntäsupport tavallista USB device kuten hiiri keyboard u levyetc.

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanavan langaton moduuli sisällä.(optional)

● 1 kanava SD/MMC korttipaikka.

● 1 kanava 3,5 audio lähtöliitäntä.

● 1 kanavan DC 12V~24V,industrial power liuos,higher luotettavuutta.

OS

Windows CE 6.0 R3

Defend asteen

IP65 (front panel)

Working Ympäristö

● power:12V DC(12V kuin suositus,- alue on 12V~24V),700mA

● working Lämpötila-10~60 ° C:

● Working kosteus:10~9 0% RH

Koko

● structureplastic

● Panel koko:275 x 181(MM:)

● Trepanning koko:266 x 171(MM)

 Application alueella

● industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, intelligent päätelaitteiden embedded korkea-end sovellus.

● Support CAN-väylän verkkoon käyttöönottoa.

 Software support

● Flash teho-down suojaustoiminnon.

● IDE Visual Studio 2005/2008.net(.net 2.0 Compact),EVC++,Labview development.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto (degree 0/90/180/270)

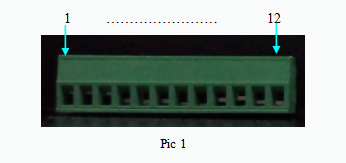

2.Interface määritelmä

1. CANL

2. CANH

3. GND

4. COM3-RX RS-232

5. COM3-TX RS-232

6. COM4-RX RS-232

7. COM4-TX  of RS-232

8. COM2-485B

9. COM2-485A

10. GND

11. COM1-485B

12. COM1-485A

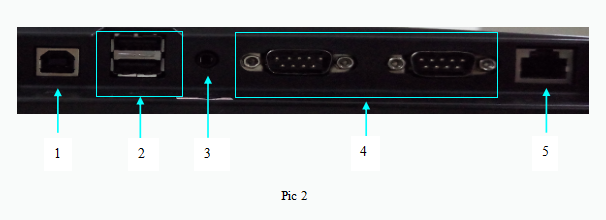

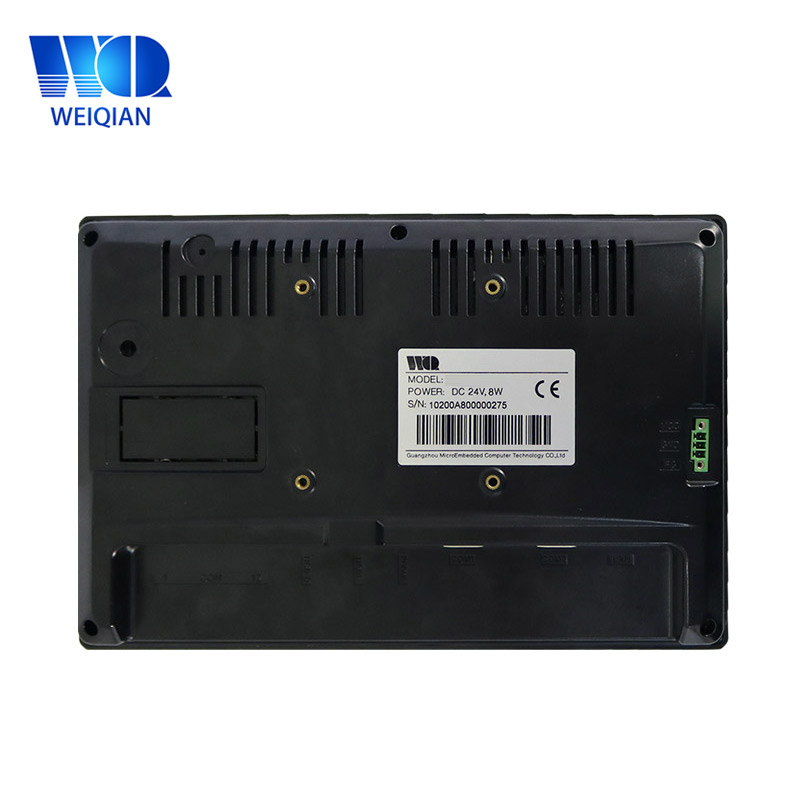

1. USB slave käyttöliittymä(USB laite)

2. USB Host käyttöliittymä(USB isäntä)

3. Audio ulostulo

4. RS-232( COM1,COM2 ) (isolated)

5. 100M Ethernet

2.1 RS-232 interface

4 kanavien,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta in Win CE system on COM1~COM4.

2.2 RS-485 interface

- vastaavaan porttiin in wince system sanoen COM1COM2. Ja COM1/COM2 on multiplexing RS-232 liitäntä.

2.3 Voi Linja interface

- funktio Can-bus käyttöliittymä on vapaaehtoista.Also, without 120 ohmin(m-) terminal vastus,\\ HoitamattomienValitse jos tarpeessa.

2.4power käyttöliittymä

Google esitetty kuviossa:

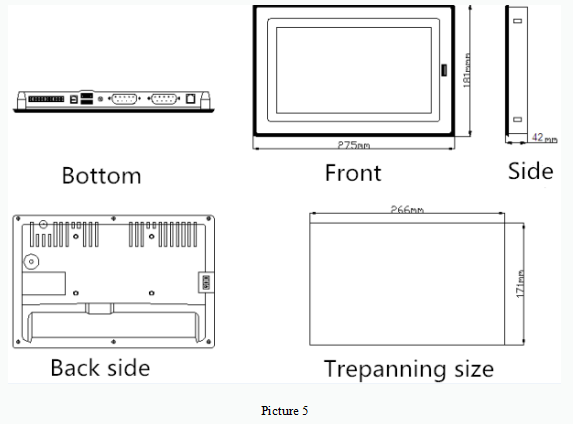

3.Exterior koko

Exterior koko:275x181x42(MM:)    Trepanning koko :266x171(MM:)
