1.parameters

Product malli

war-156C-SM20

Basic parametrit

l CPUOcta-coreCortex®-A53architecture ,  Frequency 1.4GHz

l Memory2GB DDR3

l Flash:8GB NandFlash

Displaynäytön

l Koko:15.6 tuuman

l Resolution:1920 × 1080

l Wide-temperature tyyppi262k värejä tai 18--bittisistä true värejä

l LED backlight:lifetime>25000 tunti

Touchnäytön

Capacitance kosketusnäyttö

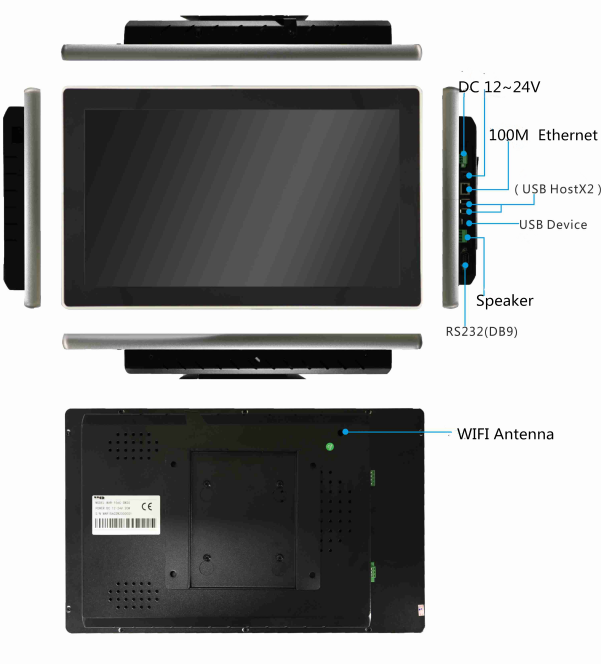

Hardware käyttöliittymä

l 1channel RS-232 (DB9) serial portti(COM1).

l 1 kanavainen USB device liitäntä support ADB connect PC vaihtaa tietoja ja debug sovellus.

l 2 channel USB Host liitännänsupport tavallista USB device kuten hiiri keyboard u levyetc.

l 1 kanavan 100M Ethernet-liitäntä.

l 1 kanava 3-wire 2EDG teho tuloliitännän(DC12V~24V) .

l 1 kanavan ulkoinen kaiutin liitäntä(8Ω1.7w tai 4Ω3w)  (optional).

l 1 kanavan tehon  (DC12V~24V) .

l 1 kanavan ulkoinen langaton liitäntä (optional).

l Built-in WiFi, Bluetooth moduuli (optional).

Attention

Kun sarjaportti on kytketty, - GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Android 5,1

Defend astetta

IP65 (front paneeli)

Working Ympäristö

l power:DC 12V-24V(24V kuin rec situksen)

l working Lämpötila0~50 ℃

l storage lämpötila:0~60 ℃

l working kosteus:10~90% RH

Koko

l shell rakenne: Metal

l panel koko:398.35 × 248,35(MM:)

l Mounting Reikäpituus : 75 * 75 (MM)

Application alue

l industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, intelligent terminaalit embedded korkea-end sovellus.

l Support CAN-väylän verkon käyttöönotto.

Software tukea

l Support EclipseAndroid StudioQT LuojaVisual Studio 2015/2017 developmentsupport JAVA/C/C++/C# etc.

l Easy muuttaa käyttäjän-defined aloitusnäyttö.

2. Interface määritelmä

2.1 RS-232 interface

1 channel DB9 sarjaportti,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava käyttöliittymä in Android-järjestelmä on COM1.

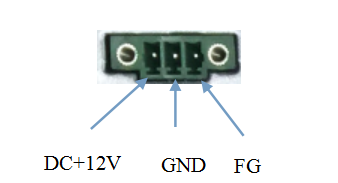

2.2 Virtaliittymässä  3 .Exterior koko

Exterior koko:398.35 × 248,35(MM:)     Trepanning koko:75 x 75(MM:).

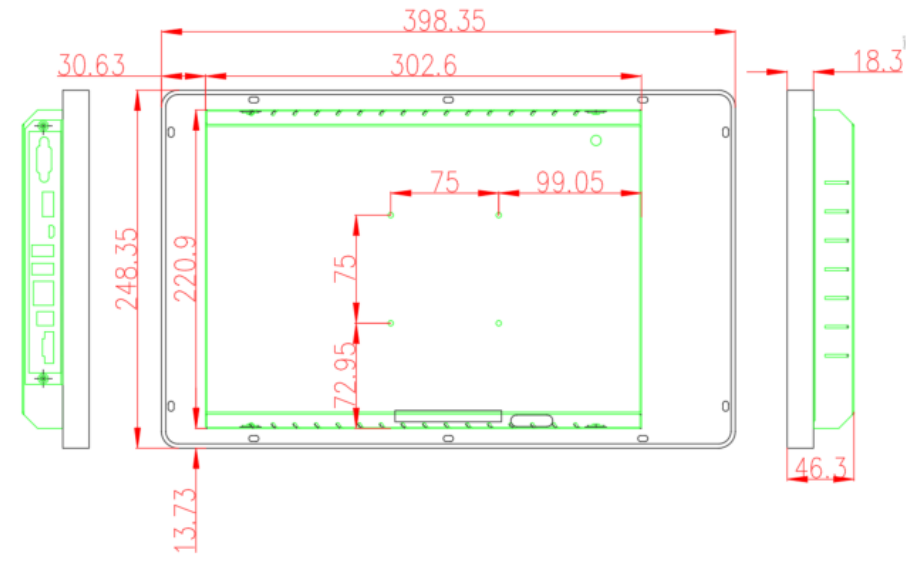

3 .Exterior koko

Exterior koko:398.35x248.35(MM:)     Trepanning koko:75x75(MM:).
