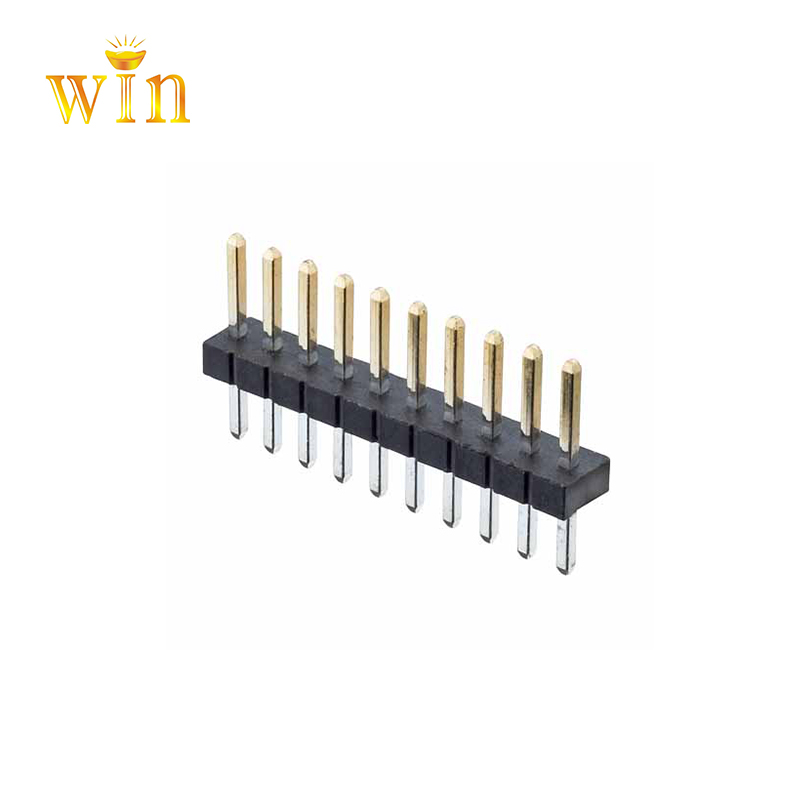

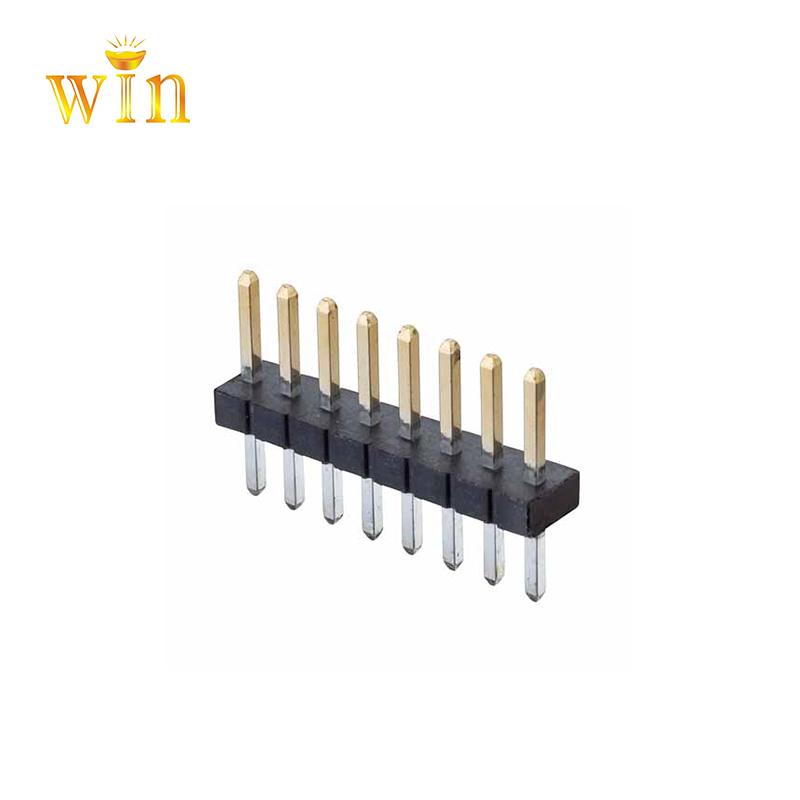

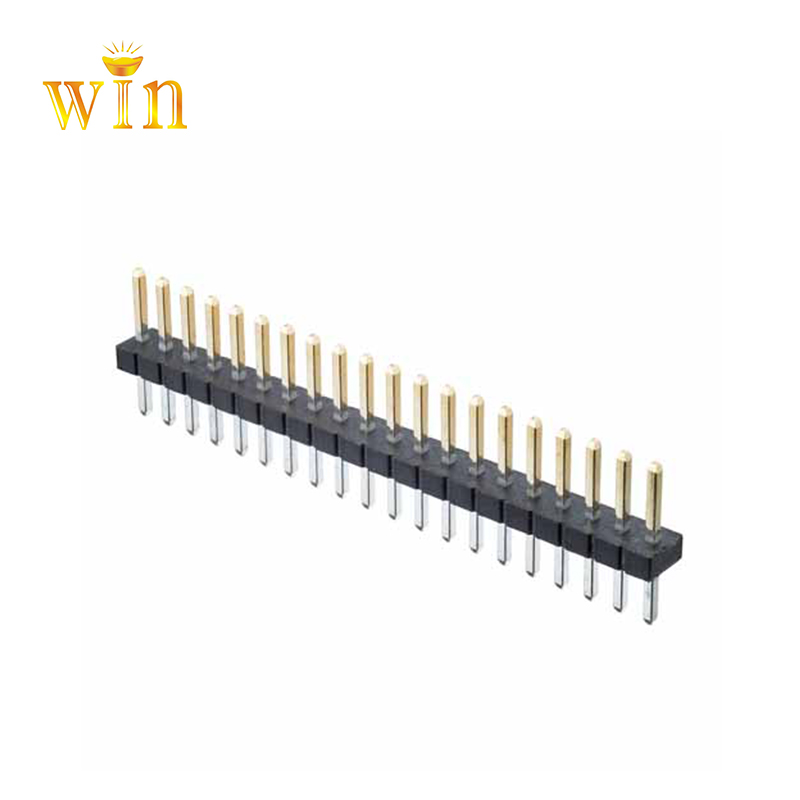

2,54 mm 2p ~ 40p 180 ° DIP PIN-pään otsikkoliitin

Julkaisupäivä:2021-06-16 14:57

Viisi edut tuotteista

  • Tarjoamme kustannustehokkaita ja kilpailukykyisiä hintatuotteita.
  • Voimme suunnitella ja tuottaa minkä tahansa koon ja muodon tuotteita asiakkaidemme tarpeiden mukaan.
  • Tuotteen laatu on verrattavissa Molexiin, hinta on parempi.
  • Kaikki tuotteemme tehdään tulevilla materiaaleilla - halogeeniton, SVHC-vapaa ja RoHS-yhteensopiva.
  • Ilmainennäyte tarjous&pienet erät tervetulleita

tuotteen yksityiskohdat

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (koskettimet): kupariseos, Gold- tai Tin (nikkeli) loppuun

MATERIALS (pesät): Vakio tai korkean lämpötilan muovia, arvioivat UL94V-0

CURRENT: 3A kosketinta kohti

MAXIMUM jännite: 800V AC, 500V DC

Ota Resistance: 30mm-max

INSULATION Resistance: 1000 mm-Min

OPERATING LÄMPÖTILAN:-40 ℃ 105 ℃

DURABILITY: 300 liitäntäsykleillä (kulta) tai 50 liitäntäsykleillä (tina)

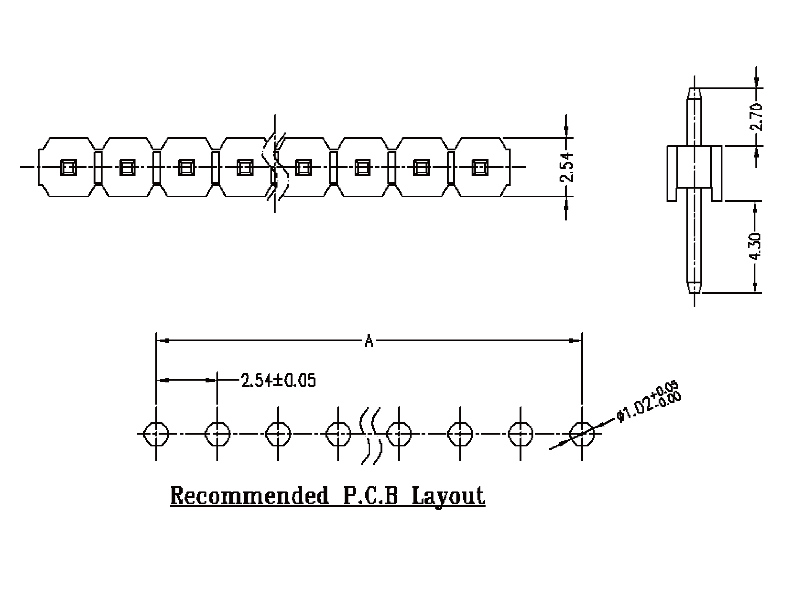

DRAWING

Voit muokata koko tapin pituudesta tätä pin pistokeliitin. PC hännän ja pituus yli PCB voidaan räätälöidä myös.

Lähetä meille tiedustelu, ja me vastaamme sinulle pian.


2.54mm Single Row Pin Header 2.jpg

(Kosketus myyntiimme saada tarkempaa tietoa mitat)





Pin Header on eräänlainen sähköliitin. Me yleensä lyhennetty sen PH tai yksinkertaisia ​​otsikkoa, ja se voidaan tuntea universaali Connectors.

     Tämän tyyppinen liitin on laajalti käytetty PCB piirilevyjen elektroniikka, sähkölaitteet, ja metriä. Sen tehtävänä on funktio siltana estetty tai eristetty piirien PCB aluksella piiri, ja vastaavanykyinen tai signaalin siirron. Se käytetään yleensä yhdessänaaras otsikon levyn muodostamiseksi-tuotavaan-board yhteydessä, tai käytetään yhdessä elektronisen valjaat terminaali levyn muodostamiseksi-Voit-wire yhteys. Paitsi, että se voi käyttää myös itsenäisesti kartongin-Voit-board yhteys.

     olemassa monenlaisia ​​piikkirimaa jotka luokitellaan standardien elektroniikkateollisuudessa vastaamaan eri tarvitsevat. Tilan mukaan, se voidaan karkeasti divided osaksi 2,54 (0,1), 2,0 mm (0,079 in), 1,27 (0,05), 1,0 mm (0,04 in) , 0,8 mm (0,03 in). Väli tappien on yleisesti referred pihkana sähköisen yhteisössä. Mukaan rivien, on yksi rivi, kaksirivinen, kolme riviä, jne. Mukaan pakkauksen käyttö, on laastareita SMT (pinta-mount teknologia versio) ja tulppa-in DIP (pin reiän läpi laitteet), joukossa, SMT piikkirimaa voidaan jakaa vaaka -piikkinen ja pystysuora tappi otsikon, ja DIP tyypit voidaan jakaa suoraan paikoilleen -piikkinen ja taivuttamalla lisäys pin header. Sen lisäksi, että me jaettu sen kolmeen ryhmäänniiden asennustapa, 180 ° asennus esittää"S", 90 ° asennus esittää"W", ja SMT asennus esittää"T".

     Sovellusalue: Tietojenkäsittelylaitteet, tietokone, ohjelma ohjauslaitteet, Elektroniset mittauslaitteet, Automaattiset ohjauslaitteet, atk-laitteet, tietoliikennelaitteet, jne
