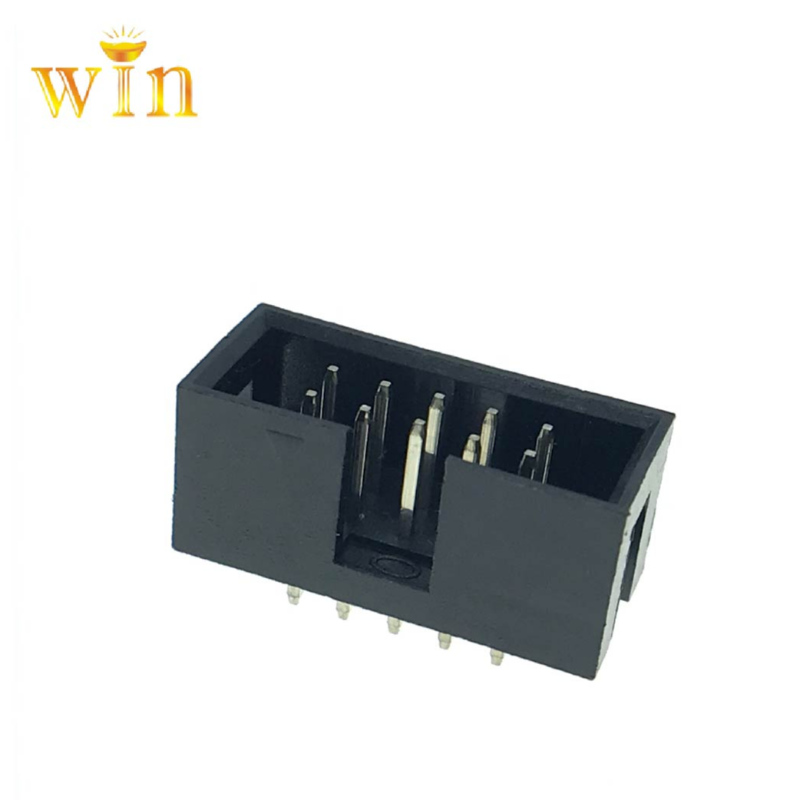

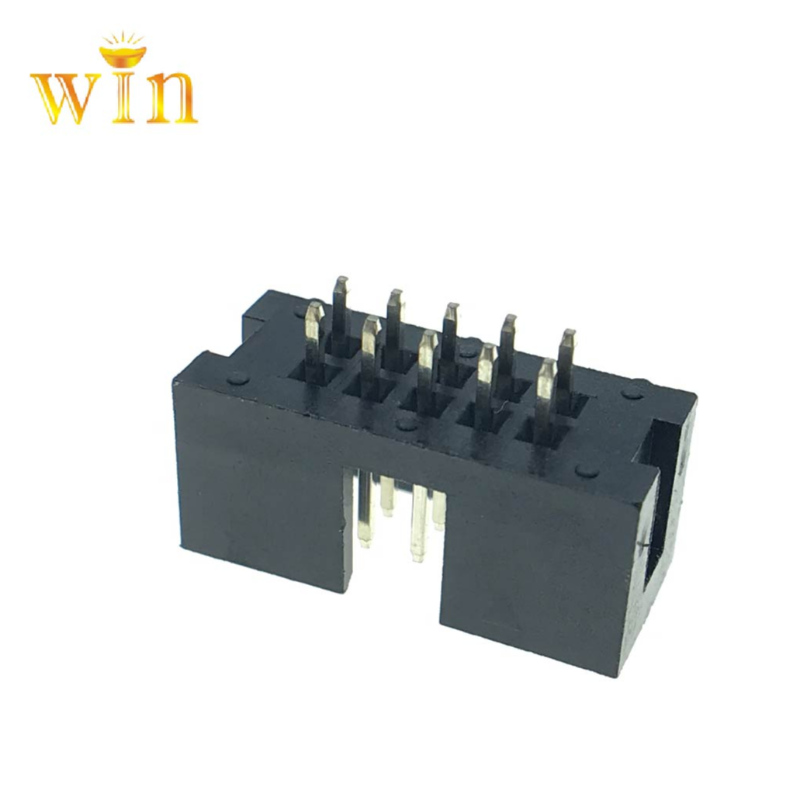

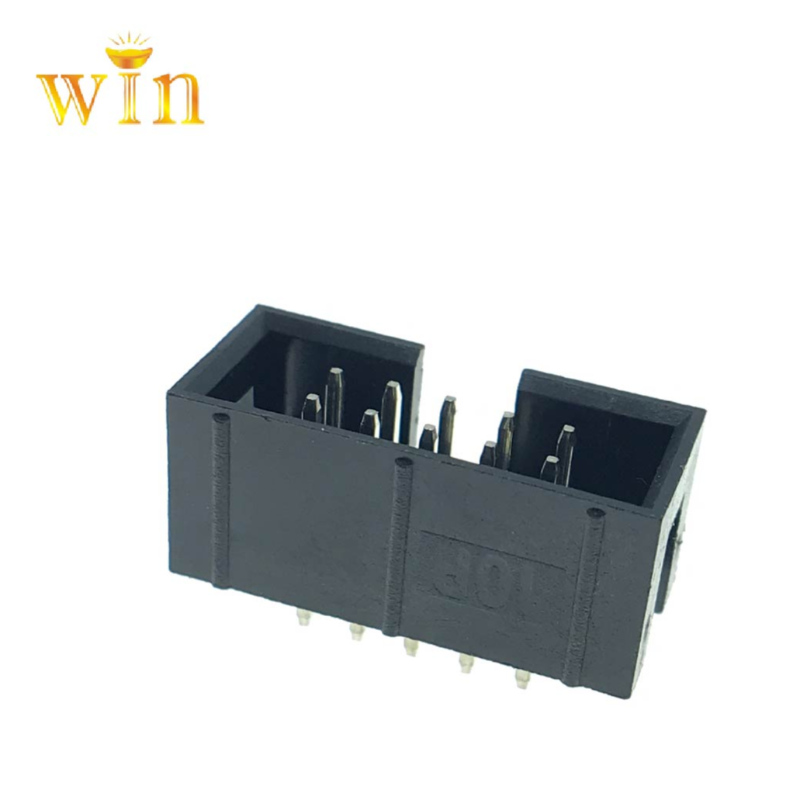

2.54MM (0,1'') PITCH BOX HEADER
SPECIFICATION
MATERIALS (koskettimet): kupariseos, Gold- tai Tin (nikkeli) tulevan
MATERIALS (HOUSINGS): Vakio tai korkean lämpötilan muovia, arvioivat UL94V-0
CURRENT: 3A kosketinta kohti
MAXIMUM jännite: 800V AC, 500V DC
Ota VASTARINTA: 30mm-max
INSULATION Resistance: 1000 mm-min
OPERATING LÄMPÖTILAN:-40℃tuotavaan 105℃
DURABILITY: 300 liitäntäsykleillä (kulta) tai 50 liitäntäsykleillä (tina)

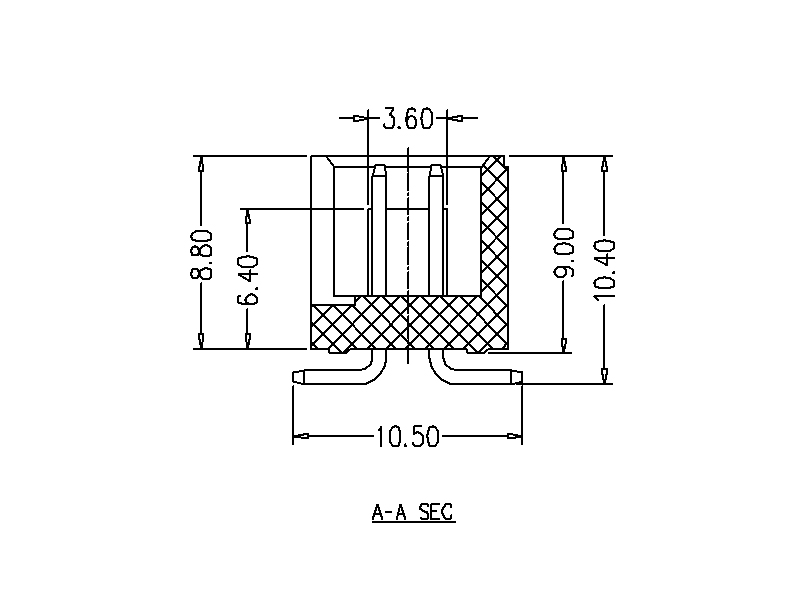

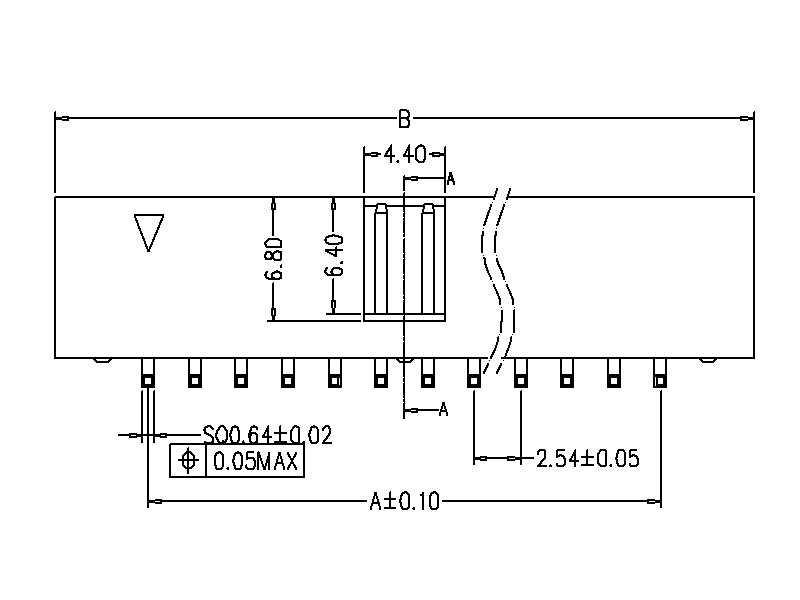

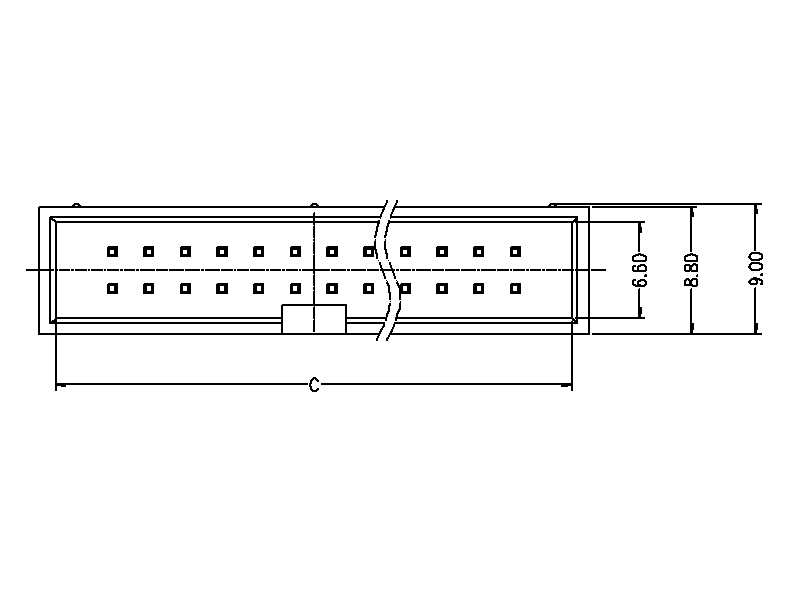

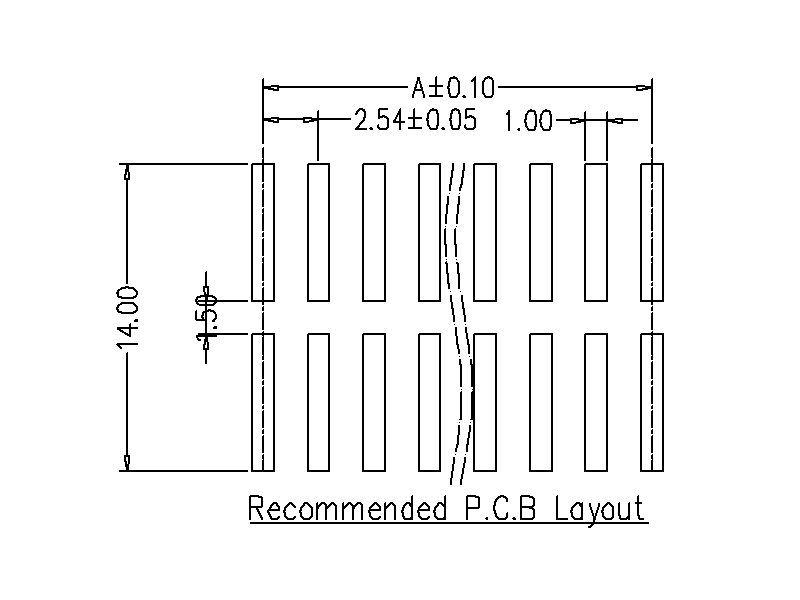

DRAWING
What's box header?
Box Header koostuu tavallisestineliön muoviholkin ja useitaneliönneulojen järjestetty siististi. Ero Box Header liittimen ja sarvi liitin (kutsutaan myös ejektorin laatikko ylä- tai ejektorin header) on se, että yksinkertainen sarvi poistaa soljet molemmin puolin.
Classification äänenkorkeuden:
According vaatimuksia, ulkomitat laatikon pistokeliittimen käytetään yleisesti 1,27 piki, 2,0 piki, ja 2,54 pitch.According etäisyyteen, halkaisijaneliön käytetty tappi on myös muuttunut asianmukaisesti.
Classification mukaan Toimintatapa:
- pohja ja PCB kosketuspinnat voidaan suunnitella SMT laastaria tai pulahtaa-line 180 astetta. Mukaan ulkonäön, laatikko otsikko voidaan jakaa 90 asteen kulmassa DIP Box Header, SMT Box Header, 180 asteen DIP Box Ylä- ja Box otsikonnostamalla lohko, etc.the Box otsikonnostamalla lohko voidaan jakaa DIP tyyppi ja SMT tyyppi ero tarvitsevat.
- valmistustapaa Box otsikon:

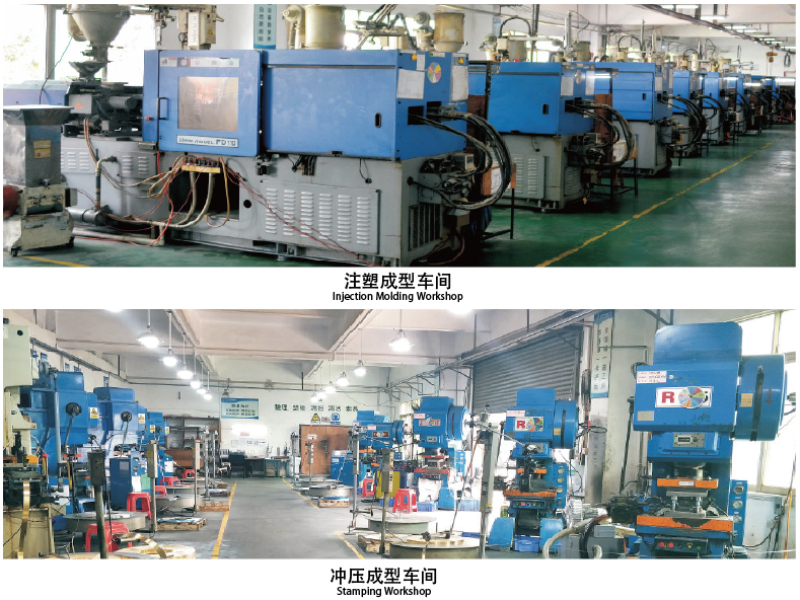

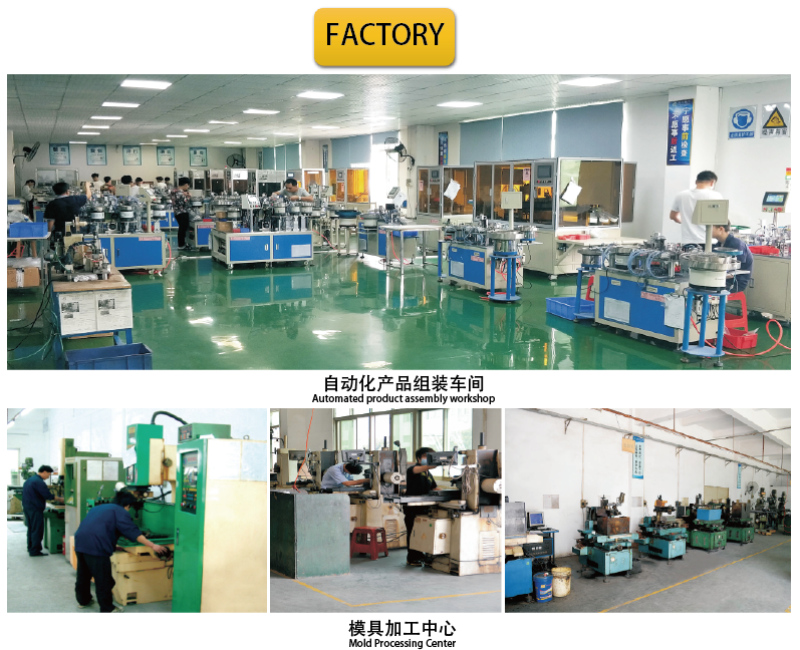

Every laatikko otsikko on valmistettu ruiskuvalamalla, meistäminen ja kokoonpano. Sen jälkeen, kun kokoonpano on valmis, tuote on sähköisesti testattu. Varmista, että tuote täyttää laatuvaatimukset päätyttyä ja vältetään siirtojen viallisten tuotteiden asiakkaalle.
- liittimet ottelu Box header:
Box Header Liitin yleensä yhdessä IDC painamalla rivi tai päätelaitteen linjan rivi levyliitäntään. Ja se voi olla yhdessä suhteessa Nainen pään liitin tai tukevan kanssa kolahtaa aukottomia on aluksella aluksella yhteyden. Meillä TXGA on täysin tuotantoeritelmän ja voi myös tehdä erityisiä Box runkoliittimen vaatimusten mukaisesti asiakkaan.
Function: jälkeen box otsikko on juotettu PCB, kytke IDC kaapelin vastaavan selityksessä, ja sitten piirin muodostamiseksi yhteyden muihin piiri täyttää suunnittelija', vaatimukset. Yleensä sitä käytetään lähettävät ohjaussignaaleja ja heikko virtaukset.
Application: Box otsikko on laajalti käytetty integroitu piiri IC.It on johto aluksella connector.They voidaannähdä monia sähkökoneiden.
