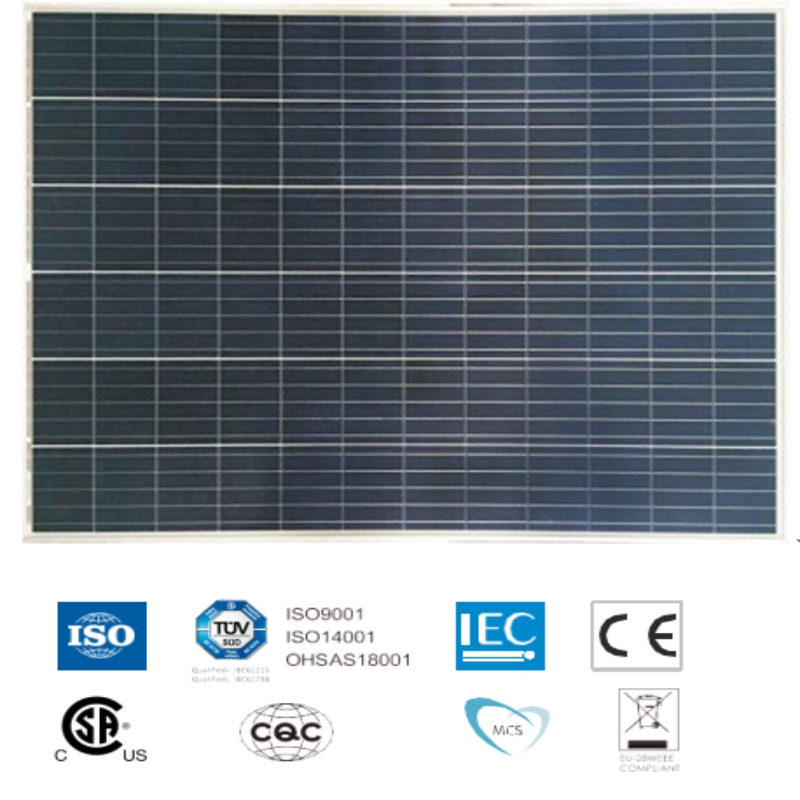

72C ELL POLYCRYSTALLINE MODUULI

200–220 Wp TEHOLÄHTEEN LANGO

1000 VDC -JÄRJESTELMÄN MAKSIMI Jännite

18,0% MAKSIMAALINEN TEHOKKUUS

SÄHKÖTIEDOT (STC)

Mallinumero                                         SYM72-6-200P               SYM72-6-205P               SYM72-6-210P               SYM72-6-215P             SYM72-6-220P

Nimellisteho watteina-Pmax (Wp)             200                                   205                                 210                               215                                 220

Avoimen piirin jännite-Voc (V)                   21.6                                 21.8                                 22.0                               22.2                               22,4

Oikosulkuvirta-Isc (A)                     9,59                                 9,68                                 9,77                               9,86                               9.95

Suurin tehojännite-Vmpp (V)           17.5                               17.7                                 17.9                               18.1                               18,2

Suurin tehovirta-impp (A)             8,57                                 8,72                                 8,93                               9,06                               9,17

Moduulin tehokkuus (%)                             17                                   17.1                                 17,3                               17.5                               17.7

STC: Irradianssi 1000 W / m², kennon lämpötila 25 ° C, ilmamassa AM1.5 EN 60904-3 mukaan.

SÄHKÖTIEDOT (NOCT)

Mallinumero                                           SYM72-6-200P               SYM72-6-205P               SYM72-6-210P         SYM72-6-215P           SYM72-6-220P

Suurin teho-Pmax (Wp)                     147,9                               151,6                               155,3                         159,0                           162,7

Avoimen piirin jännite-Voc (V)                     20.1                                 20,3                               20.4                           20.6                               20.8

Oikosulkuvirta-Isc (A)                     7,8                                   7,9                                 7,9                             8.0                               8.1

Maksimi Tehojännite-Vmpp   (V)           16.1                                 16.2                               16.4                           16,6                               16,7

Suurin tehovirta-impp (A)             6,9                                   7,0                                 7.2                             7.3                                 7,4

NOCT: Irradianssi 800 W / m², ympäristön lämpötila 20 ° C, tuulen nopeus 1 m / s.

MEKAANISET TIEDOT

Aurinkokennot                                                             Monikiteinen 156,75 × 104,50 mm

Solun kokoonpano                                                 72 solua (6 × 12)

Moduulin mitat                                               1320 x 990 x 35mm

Paino                                                                 14.5kg

superstraattiin                                                           3,2 mm, korkea vaihde, vähän rautaa, karkaistu ARC-lasi

substraatti                                                             Valkoinen taustalehti

kehys                                                                 Hopea eloksoitu alumiiniseos tyyppi 6063T5, hopea

J-Box                                                                   Potted, IP67, 1000VDC, 3 Schottky ohitusdiodi

Kaapelit                                                                 4,0 mm² (12AWG), pituus 900 mm

liitin                                                           IP67 MC4 -yhteensopiva

LÄMPÖTILA & M AKSIMIUMARVOT

Solun nimellinen lämpötila (NOCT)                                             45 ° C ± 2 ° C: ssa

Lämpötilakerroin                                                                   -0,32% / ° C

Isc: n lämpötilakerroin                                                                     0,05% / ° C

Lämpötilakerroin Pmax                                                               -0,39% / ° C

Käyttölämpötila                                                                         -40 ~ + 85 ° C: ssa

Järjestelmän suurin jännite                                                                         1000VDC

Max-sarjan sulakeluokitus                                                                           15A

Käänteisen virran rajoittaminen                                                                         15A

P MÄÄRITTELYJEN KOKOAMINEN

                                                  40ft                                 20ft

Moduulien lukumäärä konttia kohti                                 1160                               500

Moduulien lukumäärä lavaa kohti                                         2                                   2

Kuormalavojen lukumäärä konttia kohti                                   580                                 250

Pakkauslaatikon mitat (LxWxH) millimetreinä                   1340 * 1010 * 90                 1340 * 1010 * 90

Laatikon kokonaispaino [kg                                                     30                                     30

VAROITUS: LUE TURVALLISUUS- JA ASENNUSOHJEET ENNEN TUOTTEEN KÄYTTÖÄ.
