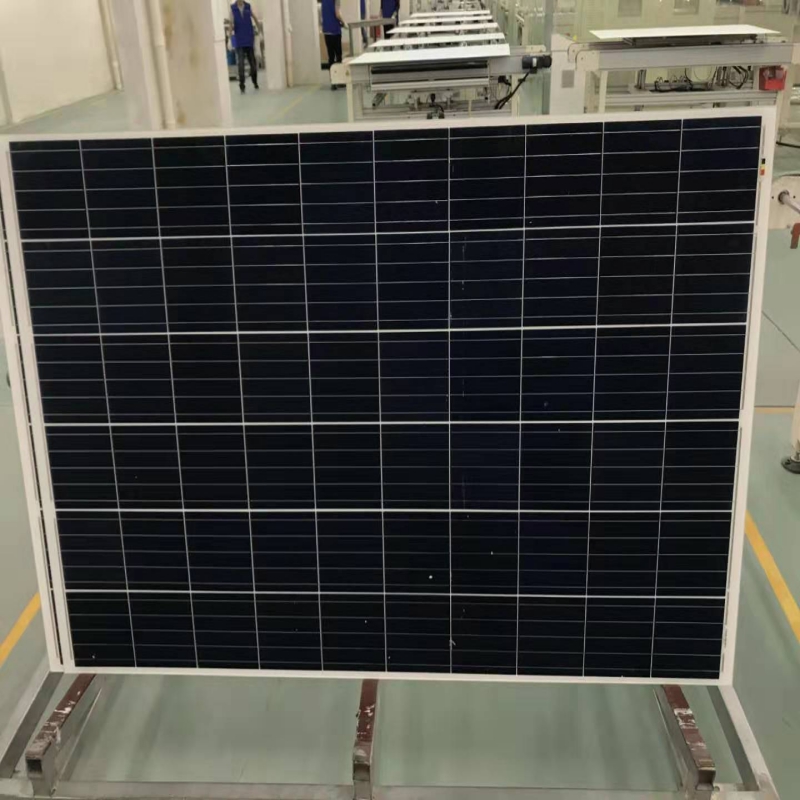

Korkean suorituskyvyn monokristallimoduli moduuli SYM36-6-150P-170P H

Julkaisupäivä:2019-12-03 17:33

Viisi edut tuotteista

  • Alan johtava matalimman lämpötilan tehotekijä, Indutryn johtava 12 vuoden tuotetakuu, erinomainen alhaisen säteilytehon suorituskyky
  • Erinomainen PID-vastus, positiivisen tehon toleranssi 3%, kaksivaiheinen 100% EL -tarkastuksen takuu virheettömä tuote
  • Moduulin kytkentä vähentää radikaalisti väärinkäytösten häviöitä
  • Taattu luotettavuus ja tiukat laadunvarmistukset ylittävät selvästi asetetut vaatimukset
  • Sertifioitu kestämään vakavia ympäristöolosuhteita - Heijastava ja likaantumista estävä pinta minimoi lian ja pölyn aiheuttamat virtahäviöt - Vakava suola-, ammoniakki- ja puhalletun hiekankestävyys merenranta-, maatila- ja aavikkoympäristöissä -Erinomainen mekaaninen kuorma 2400Pa ja lumikuorma 5400Pa

tuotteen yksityiskohdat

36C ELL POLYCRYSTALLINE MODUULI

150-170Wp TEHOLÄHTEEN LANGO

1000 VDC -JÄRJESTELMÄN MAKSIMI Jännite

18,0%   SUORITETTU TEHOKKUUS

E L E C T R IC A L D ATA (S T C)

Mallinumero                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Nimellisteho watteina-Pmax (Wp)           150                                   155                             160                           165                           170

Avoimen piirin jännite-Voc (V)                   22,3                                 22,4                             22,5                         22.6                           22,7

Oikosulkuvirta-Isc (A)                     8,81                                 8,84                             8,88                         8,92                           8,96

Suurin tehojännite-Vmpp (V)         18.3                                 18,5                             18,6                         18,7                           18.8

Suurin tehovirta-impp (A)             8,20                               8.40                             8,60                           8.80                         9,00

Moduulin tehokkuus (%)                             14.9                                 15.4                             15,9                           16.4                         16,9

STC: Irradianssi 1000 W / m², kennon lämpötila 25 ° C, ilmamassa AM1.5 EN 60904-3 mukaan.

E L E C T R IC AL -TIEDOT (NOC T)

Mallinumero                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Suurin teho-Pmax (Wp)         110,9                             114,6                           118,3                       122,0                       125,7

Avoimen piirin jännite-Voc (V)           20.7                               20.8                           20.9                         21.0                         21.1

Oikosulkuvirta-Isc (A)           7,15                                 7,18                           7,21                         7,24                         7,27

Maksimi Tehojännite-Vmpp   (V)     16.8                             17,0                           17.1                         17.2                           17,3

Suurin tehovirta-impp (A)     6,61                             6,77                           6,93                           7,09                           7,25

STC: Irradianssi 1000 W / m², kennon lämpötila 25 ° C, ilmamassa AM1.5 EN 60904-3 mukaan.

ME C HANIC AL TIEDOT

Aurinkokennot                                 Monikiteinen 156,75 × 156,75 mm

Solun kokoonpano                     36 solua (4 × 9)

Moduulin mitat                 1480 x 680 x 35mm

Paino                                     11kg

superstraattiin                             3,2 mm, korkea vaihde, vähän rautaa, karkaistu ARC-lasi

substraatti                               Valkoinen taustalehti

kehys                                     Hopea eloksoitu alumiiniseos tyyppi 6063T5, hopea

J-Box                                       Potted, IP67, 1000VDC, 3 Schottky ohitusdiodi

Kaapelit                                   4,0 mm² (12AWG), pituus 900 mm

liitin                           IP67 MC4 -yhteensopiva


T E MP E R AT UR E & M AXIMUM R IN IN S

Solun nimellinen lämpötila (NOCT)                     45 ° C ± 2 ° C: ssa

Lämpötilakerroin                                         -0,32% / ° C

Isc: n lämpötilakerroin                                           0,05% / ° C

Lämpötilakerroin Pmax                                       -0,39% / ° C

Käyttölämpötila                                                 -40 ~ + 85 ° C: ssa

Järjestelmän suurin jännite                                               1000VDC

Max-sarjan sulakeluokitus                                                   15A

Käänteisen virran rajoittaminen                                               15A

PAKKAUKSIEN MÄÄRITTELY

                                                                  40ft                                       20ft

Moduulien lukumäärä konttia kohti                             1600                                     700

Moduulien lukumäärä lavaa kohti                                   2                                         2

Kuormalavojen lukumäärä konttia kohti                                 800                                       350

Pakkauslaatikon mitat (LxWxH) millimetreinä               1570 × 770 × 82                     1570 × 770 × 82

Laatikon kokonaispaino [kg                                               23                                         23

VAROITUS: LUE TURVALLISUUS- JA ASENNUSOHJEET ENNEN TUOTTEEN KÄYTTÖÄ.
