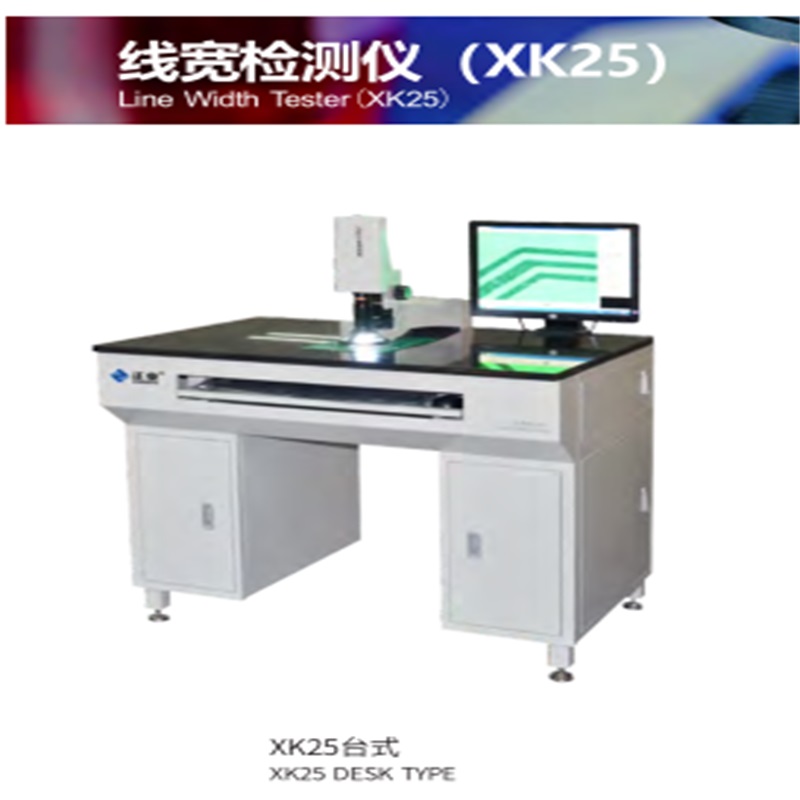

PCB   Linjan leveyden testaaja (XK25)

KÄYTTÖ

Nämä instrumentit ovat sopivia mittaamaan puolipiiri-PCB: n sisä- ja ulkoalueen leveyksiä etsauksen jälkeen (ennen juotosmaskinta). Kahden viivan välinen etäisyys, reikien ja reunan välinen etäisyys, pyöreiden reikien, kaihtimien ja kaarien halkaisijat voidaan myös mitata. Lisäksi on saatavana IC-kiekon leveysmittaus, kalvojen paksuus ja LCD-levyt.

OMINAISUUDET

1. Tarkka: Hyvä tarkka tarkennusetäisyydellä säädettävä laite, kuvankäsittely, automaattiset raja- ja alapikselialgoritmit.

2. Tehokas:   Punainen LED-paikannus;

      Automaattinen rajateknologia;

      Täydellinen SPC-tilastojen toiminta.

TEKNINEN PARAMETRI

ITEM                                                                                 XK25

tarkkuus       Mittaustarkkuus                                 ± 1 um

                      päätöslauselma                                           0,4 um / pikseli ~ 2.7 um / pikseli

                      Kokonaissuurennus                                   70X ~ 450X

                      Optiikan suurennus                     1.4X ~ 9X jatkuvasti säädettävissä

esineet         Piirilevyn leveys                                                 ≤ 760mm

                    Näkökenttä                                   0,53 × 0.4mm ~ 3,3 mm x 2,5 mm

                    Viivan leveys                                               20 um ~ 1200μm

Ulkonäkö (L × L × H)               960 × 780 × 1280 mm (ilman tietokonetta)

  Paino (ilman tietokonetta)                                             145KG
