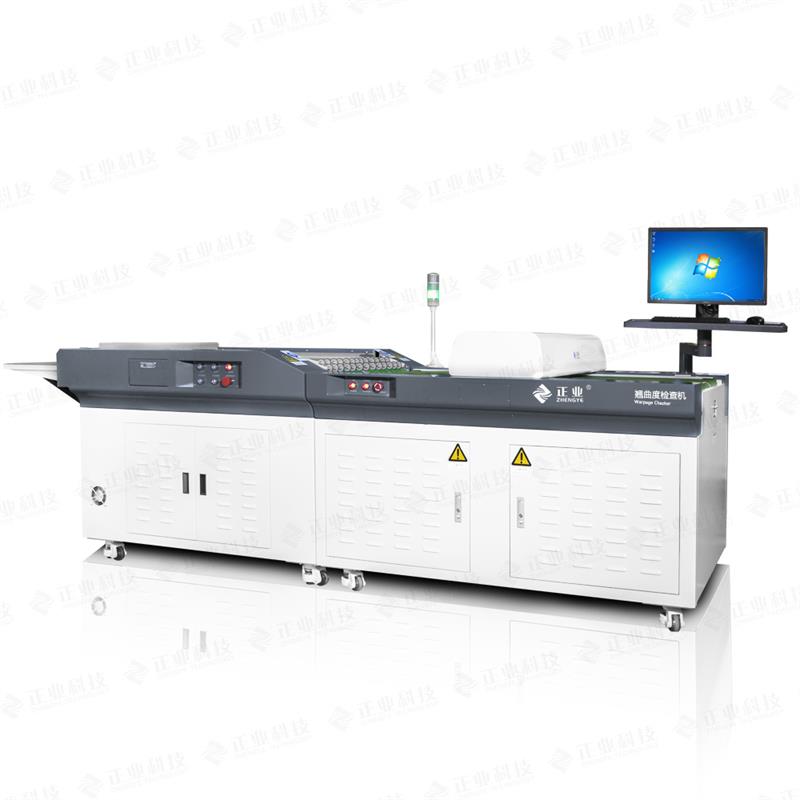

PCB   Warpage Checker (QQ1000 / QQ3000)

KÄYTTÖ

Tätä konetta käytetään levyjen taivutuksen ja vääntymisen havaitsemiseen piirilevyllä viimeistellylle levylle tai kuparipinnoitetulle levylle, ja sen avulla tehdään automaattisesti, NG-arvioinnit tunnistustuloksen mukaan.

OMINAISUUDET

1. Tarkka: Levyn taivutuslevyn tarkkuuden lasersiirtosensorin mittauksesta tulee vääntyneitä arvoja suurella vakaudella;

2. Älykäs ja tehokas:

      ottaa nopeaa tietoliikennettä, tarkkuusalustaa, reaaliaikaista kuvatietojen näyttötekniikkaa;

    T Hänen modulaarinen suunnittelu, verkkotunnistusnopeus voi nousta 12,5 m / min, OK / NG: n automaattinen tunnistaminen ja vastaanottaminen.

TEKNINEN PARAMETRI

ITEM                                                         QQ1000                             QQ 3000

Tarkastustarkkuus                                         ± 0,15 mm (vakiomittarilohko)

Tarkastusnopeus                                               6,5 m / min, 12,5 m / min (valinnainen)

esineet           Piirilevyn paksuus                 0.5mm ~ 5.0mm                     0.5mm ~ 10.0mm

                      warpage                           0.3mm ~ 5.0mm                     0.3mm ~ 5.0mm

                      Hallituksen koko                     Min: 40 mm × 80mm               Min: 80 mm × 40 mm

                                                      (Ilman purkulevyä)         (Ilman purkulevyä)

                                                            Enimmäismäärä: 480 mm × 500 mm           Enimmäismäärä: 630 mm × 300 mm

Mitta (L x L x H)                                         3510mm x 1160mm x 1050mm

Paino                                                                               450kg
