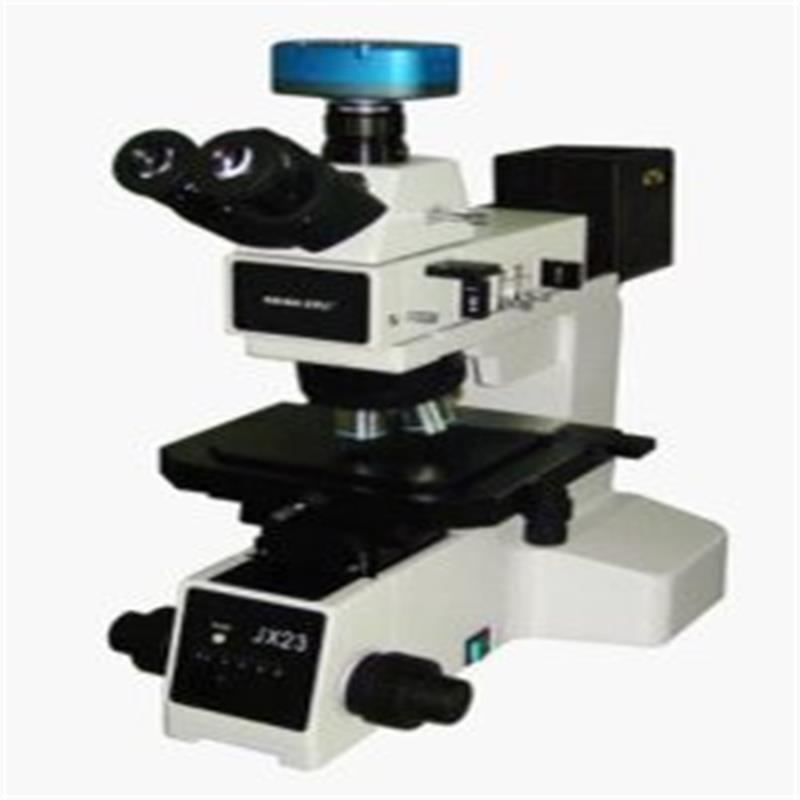

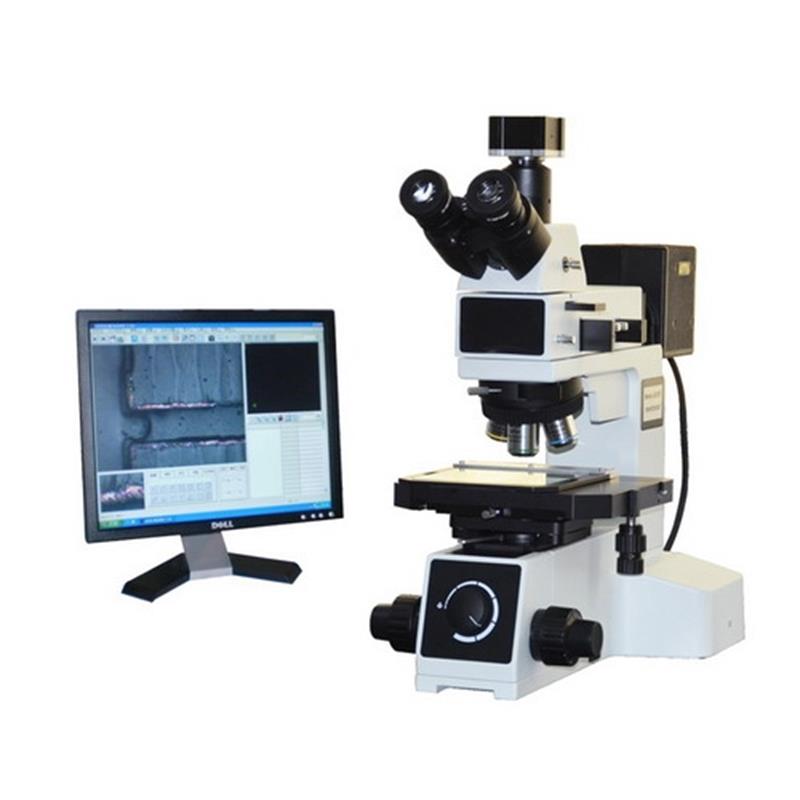

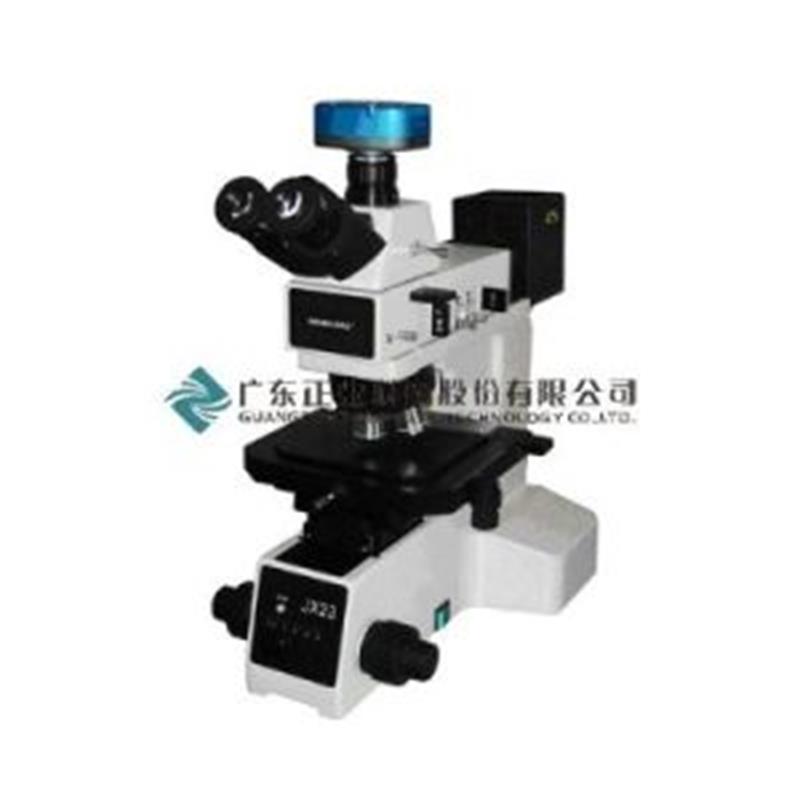

PCB   Metallografinen mikroskooppi (JX22 / JX23-RT)

KÄYTTÖ

Käytetään pienten esineiden, kuten IC-komponenttien ja mikrosektioiden, mittaamiseen ja analysointiin.

OMINAISUUDET

1. Optimaalinen optinen polku parhaiden kuvanvaikutusten saavuttamiseksi.

2. Talossa olevat ohjelmistot voidaan räätälöidä tarpeitasi varten.

3. Käyttäjäystävällinen ohjelmisto, helppo saavuttaa pituuden, alueen, säteen, akselin, kulman ja muiden siihen liittyvien mittojen tarkka mittaus ja analyysi.

4. Mahdollisuus ottaa still-kuvia, mitata ja tallentaa ne yksinkertaisesti.

TEKNINEN PARAMETRI

ITEM                                             JX22                                           JX23-RT

Päärunko                                                           Pystyssä

Optinen suurennus                 50X ~ 600X                         50X ~ 500X (1000X valinnainen)

Elektroninen suurennus             90X ~ 1150X                                 90X ~ 900X

Silmälinssi (laaja näkymä)                                           10X

Kenttälinssi (akromaattinen)                 5X, 10X,                               5X, 10X, 20X,

                                                    40X, 60X                             50X (100X valinnainen)

Tumma kenttä                                         Ei                                   Kyllä (voi mitata vihreää öljyä)

Valaisujärjestelmä             Pudotusvalo 6V20W, säädettävä             Pudotusvalo 6V100W, säädettävä halogeeni

                                    halogeenin kirkkaus, alkaen           kirkkaus ja vaikutus polarisaattorista.

                                    polarisaattori.

CCD-malli                                     WD-300C, WD-300C2 / TCC-2.0CL

CCD-kamera                                               3 000 000 megapikseliä

tarkkuus                                                           ± 0.0006mm

Erikoisominaisuus                                           Metallirakekoon testi
