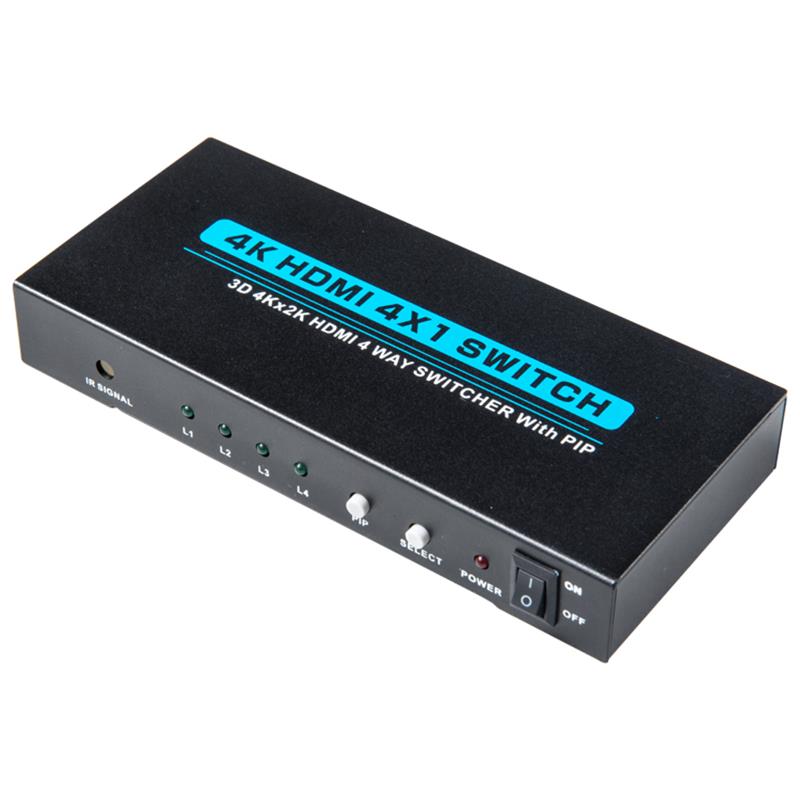

1.0 Tuotteen kuvaus

HDMI Switch on tuote, joka voi vaihtaa usean ryhmän HDMI-signaaleja yhteen korkealuokkaiseen näyttölaitteeseen, kuten HDTV:hen manuaalisella painepainikkeella.Näin voidaan välttää kaapelien kytkemistä ja irrottamista usein.Se voi optimoida kotiteatterin järjestelmäsi parhaalla mahdollisella tavalla.

2.0 Ominaisuudet

Ykkönen.Vaihto tapahtuu itsestään automaattisesti, kun signaali on satamissa.

Kaksi.Tue HDCP- protokollaa ja sitä sovelletaan lähdelaitteeseen ja korkeaan määritelmään   näyttölaite, kuten DVD ja HDTV, jossa on HDMI- portit tai digitaalinen   portit ja ovat HDCP protokollan mukaisia.

Kolmonen.Tukea korkean tason p äätöslauselmia:480i/p,576p,720i/p,1080i/p ja   3840&9350;2160@25/30Hz

4.Tuki HDMI1.4

5.Laajenna siirtoetäisyyttä ja paranna siirtosignaalia.

Kuudes.Yhteensopiva DVI: n kanssa käyttämällä HDMI TO DVI adapteria.

Seitsemän.Plug-and-play.

Kahdeksalta.Useiden ryhmien syöttösignaalien yhdistäminen yhteen HDTV: hen on kätevää.

-9.Säästä tilaa.Salli useiden lähteiden käyttää yhtä suuren luokan näyttölaitetta   samanaikaisesti.

10.Metallin kotelon rakenne ja yleinen suojaus ilman signaalihäiriöitä.

11.Selec&935;116; syöttöportti vapaasti.

12.LED osoittaa signaalin ja tehon.

13.Voimansyöttö(ks. tekninen parametri)

3.0 Pakkausvarusteet

Kun olet purkanut putkesi ensimmäisen kerran, tarkista, onko mukana seuraavat tuotteet:

HDMI 4x1 kytkin...

"5V DC Power Adaptor-----------------------------------------------------------------------

Kauko-ohjaus-----------------------

"IR Receiver Extension Cable-----------------------------------------------------------------

Käyttäjän käsikirja------------------------------------------------------------------------------

4.0 Soveltaminen

Se vaihtaa useita reittejä HDMI-signaaleja lähdelaitteesta, kuten DVD: stä, satelliittivastaanottimesta, asetuspakkauksesta, DV- kamerasta, A/V- vastaanottimesta ja muusta HDMI: n mukaisesta laitteesta, jonka avulla voidaan käyttää korkealuokkaista näyttölaitetta, kuten HDTV: tä ja HDFlat MI: n paneelinäyttöä.

5.0 Tekninen parametri yksityiskohtaisesti

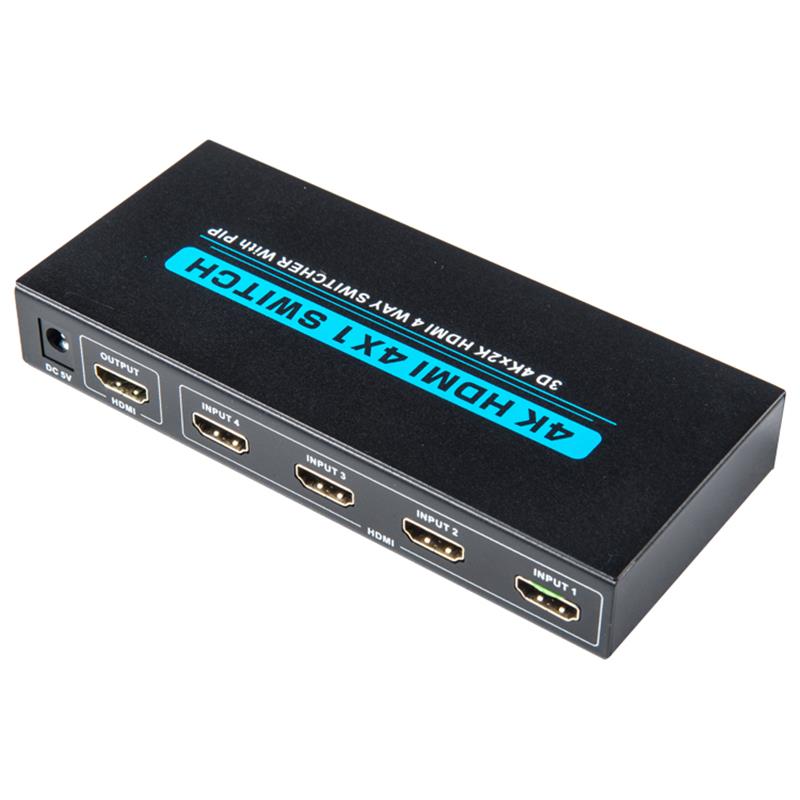

HDMI 4X1 Vaihto PIP: llä

Tuote-------------------- 4X1 HDMI SWITCH

HDMI- lähdesyöte   "Port----------------------------------------------------------------- 4

Näytä laite   Ulostulo Port------------------------ 1

Lähteen portti   "Yhdistäjä----------------------------------------------------------------- 19 PIN HDMI(A TYYPPI)

Näytä laitteen portti   Yhdistäjä--------------------- 19 PIN HDMI(A TYYPPI)

"HDCP Compliant-------------------------------------------------------------- KYLLÄ

Lähde   Laite valinta--------------------------- Paina painiketta IR   Kauko- ohjaus

"Input Video Signal------------------------------------------------------------ 0.5-1.0 Volts P-P

Syötä DDC-signaali------------------------------------------------------------------ 5 Volts P-P(TTL)

"Deep Color------------------------------------------------------------- 36bitti

"Single Link Range...------------------------------------------------------------ 3840*2160

HDMI Version---------------------------------------------------------------- HDMI1.4

"Bandwide------------------------------------------------------------------ Yli 340Mhziin

Anna merkki Speed------------------------- Enintään 10.2Gbps

Syötyksen kesto   "Kaapeli-------------------------------------------------------------- PS3̤10M ； BLUE   DVD̤10M

Määräajan pituus   Product kaapeli------------------------- ̤10M

"Kaapeli, standardi--------------------------------------------------------------- 28AWG HDMI1.4

Pystysuuntainen taajuus   Range------------------------------------------------------------------ 25/30Hz

Voima   "Subscuption (max)------------------------------------------------------------ 3.5 Watts

Toiminta   Lämpötila... 0℃ TO 70℃

"Working Voltage--------------------------------------------------------------- DC 5V

"Power Adaptor--------------------------------------------------------------- 5V 1A

Net Weight! 0.3

Mitat: L.215W.215H 154_.5

6.0 PIP:n kuvaus

kuvan esikatselu (PiP)

Huomautukset

Ykkönen.Kun syöttösignaalin lähteen resoluutio on yli 1080p, tämä tuote ei tue PIP-toimintoa;

Kaksi.“4K malli̵ tässä käsikirjassa viitataan resoluutioon yli 1080P@60Hz.

Kolmonen.Kun on olemassa uusi signaalin lähde, ilman " 4 k- moodi " ruudun vasemmalla puolella on nähtävissä uusi kuva, joka

4.Jos kuva on kuvan funktiona tuote …, lisäkanavakuva voidaan näyttää vain kiinteässä koossa;

5.Kun kuva on kuvan funktiona tuote, pienen kuvan sijainti kiinteästi vastaa syöttölähde.
